图 1.3.1 Ubuntu 最新版系統下载界面

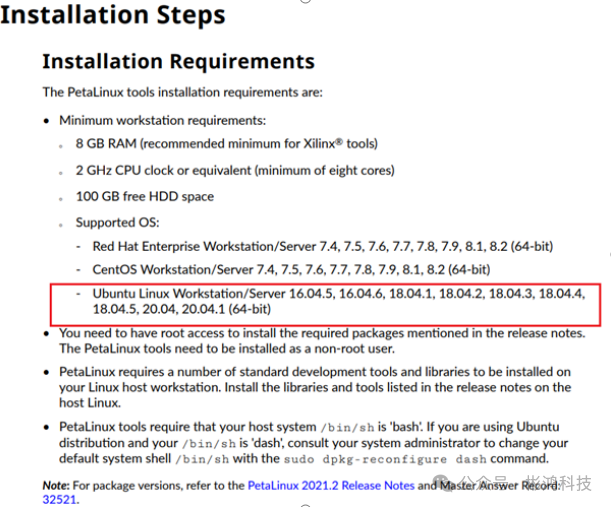

从上图中可以看出，目前最新 LTS（长期支持）版本的Ubuntu系統是24.04.1，我们能夠使用該版本麼？答案是要看我们后面安裝的重要的開發工具支不支持該版本。我们后面安裝的重要的開發工具是2021.2版本的Petalinux，要與使用的Vivado版本相同（PetaLinux是一款嵌入式Linux系統開發套件，主要针对基于Xilinx FPGA的片上系統設計）。我们打開2021.2版本的Petalinux手册，查看第2章的安裝需求如下图所示：

在支持的操作系統Supported OS中，顯示支持的Ubuntu系統，選擇使用Xilinx官方支持的Ubuntu 版本。读者可以使用上面支持的9个Ubuntu版本中選一个，本次選擇的是相对較新的Ubuntu Linux 18.04.2版本，后面所有的例程和教程均在18.04.2 (64-bit)版本下完成。18.04.2(64-bit)版本的Ubuntu

下载地址为：

http://oldreleases.ubuntu.com/releases/18.04.2/，下载“ubuntu18.04.2-desktop-amd64.iso”这个版本，該版本也已經提供在開發包中，路徑为：03工具软件\開發工具\ubuntu-18.04.2-desktop-amd64.iso。

Ubuntu系統獲取到以后就可以安裝了，打開 VMware 软件，選擇：虛拟機->設置，如下图所示：

图 1.3.3 打開虛拟機設置对話框

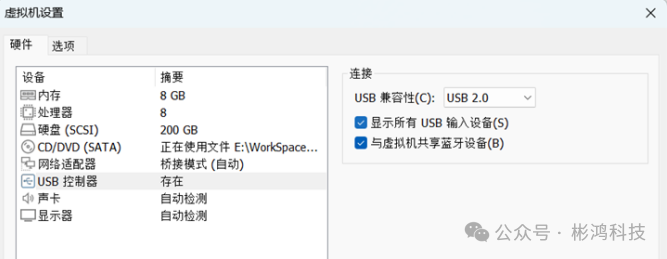

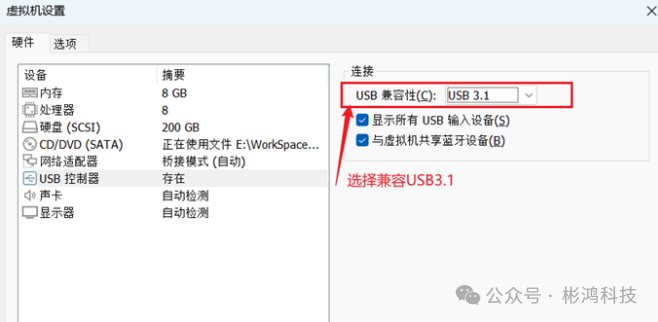

打開以后的虛拟機設置对話框如下图所示：

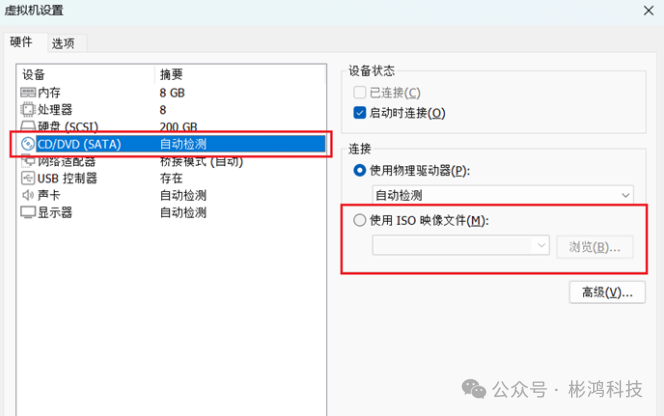

設置好USB兼容性以后就開始安裝Ubuntu系統了，選中虛拟機設置对話框中的“CD/DVD(SATA)”選項，然后在右側選中“使用ISO映像文件”，如下图所示：

图 1.3.6 系統鏡像設置

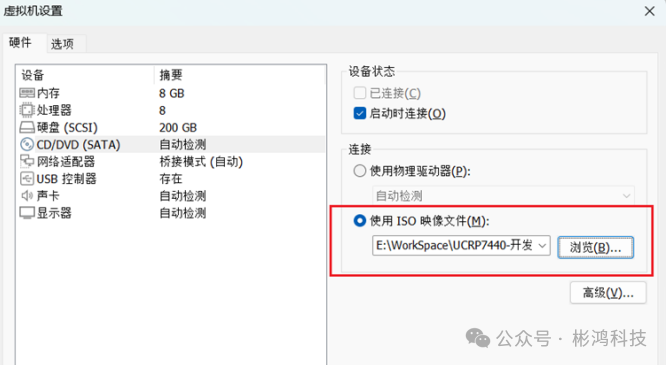

在上图中的“使用ISO映像文件”里面添加我们剛剛下载的Ubuntu系統鏡像，點擊“浏覽”按鈕，選擇Ubuntu系統鏡像，完成以后如下图所示：

图 1.3.8 Ubuntu 安裝開始

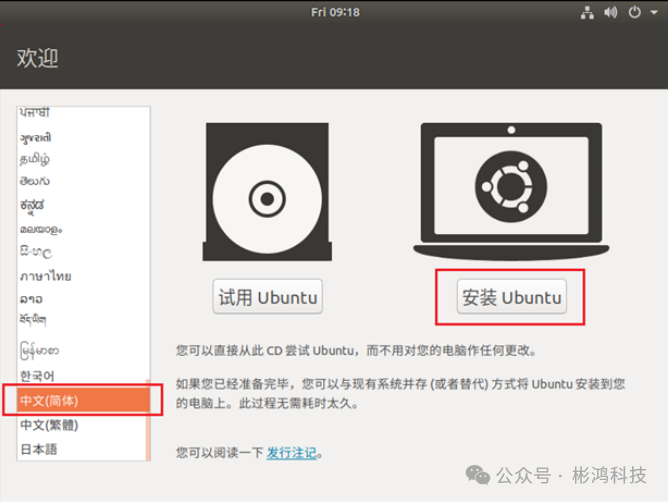

Ubuntu默认语言是英文，習慣中文的我们，選擇“中文(簡體)”，選擇好以后點擊右側的“安裝Ubuntu”按鈕，進入安裝过程。

图 1.3.9 语言選擇

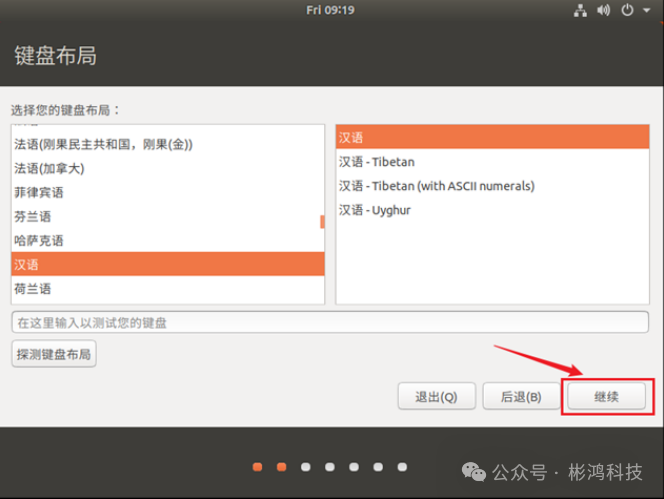

安裝一開始会有7个配置步驟。首先配置是鍵盤布局，保持默认即可，點擊“繼續”按鈕，如下图所示：

图 1.3.10 鍵盤布局

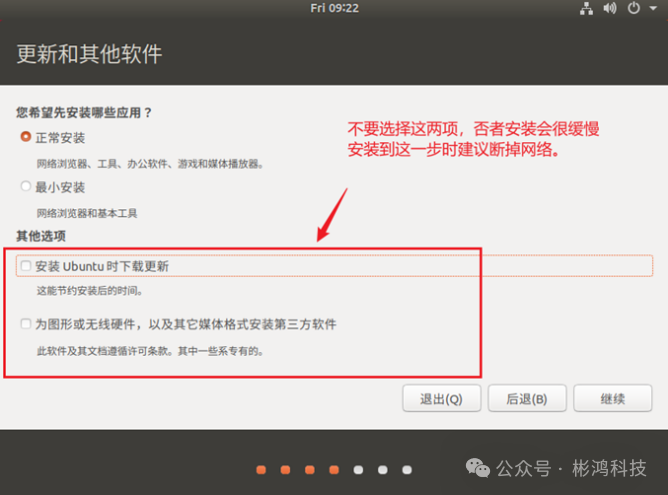

接下来配置是否選擇在安裝Ubuntu时下载更新，以及是否为图形或者無線硬件安裝其它第三方软件，如下图所示，我们不勾選这两个，否则安裝过程很慢。

图 1.3.11 是否安裝是下载更新

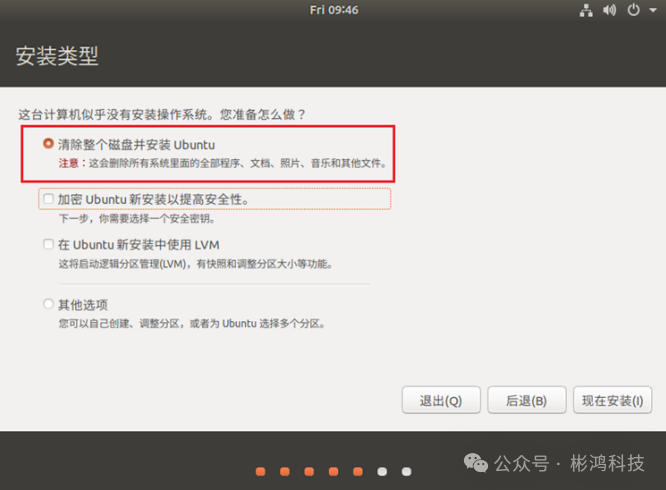

另外从这一步開始請斷開電腦的网絡連接，因为有网絡連接会自動下载更新，一方面会導致安裝变慢，另一方面可能会讓后面安裝其他工具如Petalinux时出現問題。直接點擊下图中的“繼續”按鈕，彈出安裝類型，使用默认的“清除整个磁盤並安裝 Ubuntu”，如下图所示：

图 1.3.12 安裝類型選擇

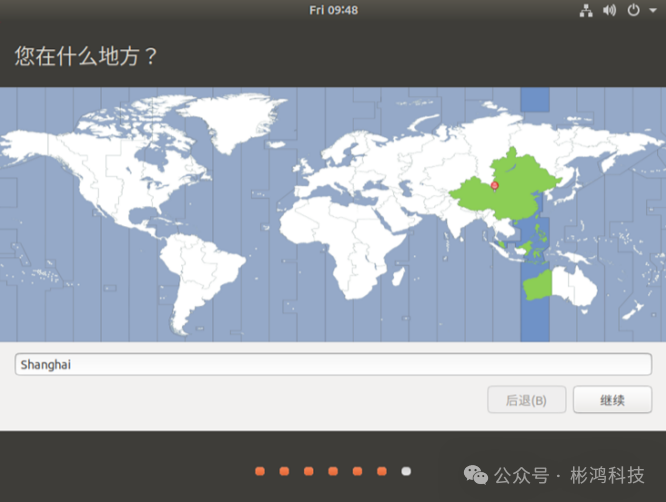

图 1.3.13 輸入所在位置

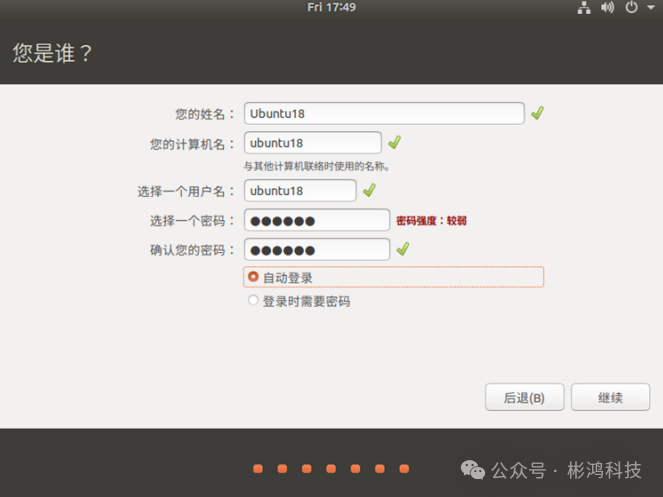

點擊“繼續”按鈕，進入下一步設置用戶名和密码，設置自己的用戶名和密码，可随意設置，但要記得密码。我的設置如下图所示：

图 1.3.14 設置用戶名和密码

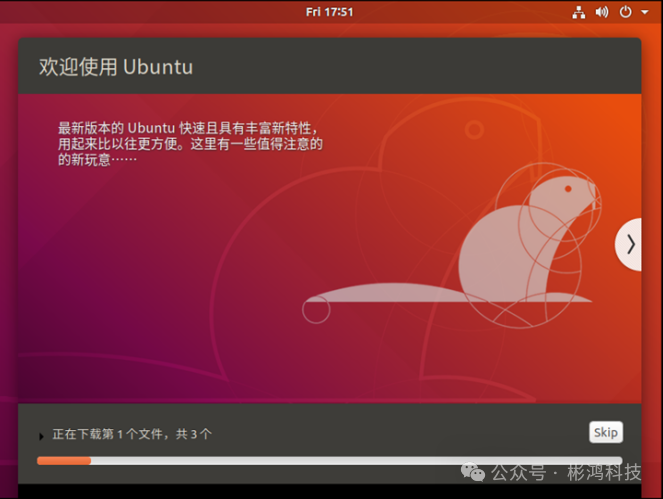

設置好用戶名和密码以后點擊“繼續”按鈕，系統就会開始正式安裝，如下图所示：

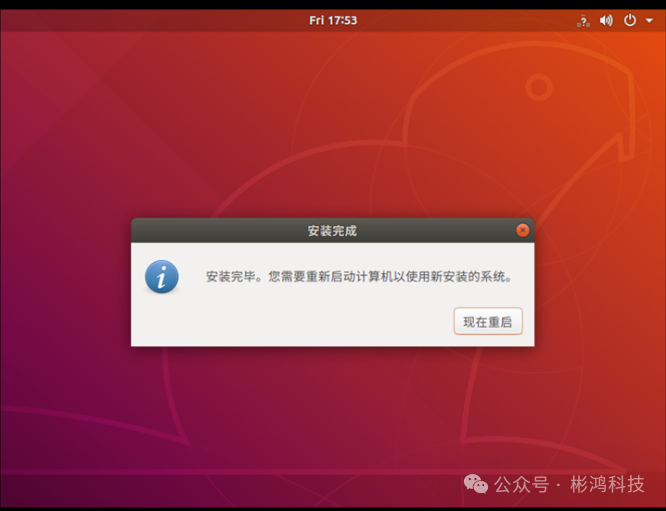

等待系統安裝完成，安裝过程中会下载一些文件，所以要電腦能夠正常上网，如果不能正常上网的話也沒有問題，对于系統的安裝沒有任何影響，安裝完成以后提示重啟系統，如下图所示：

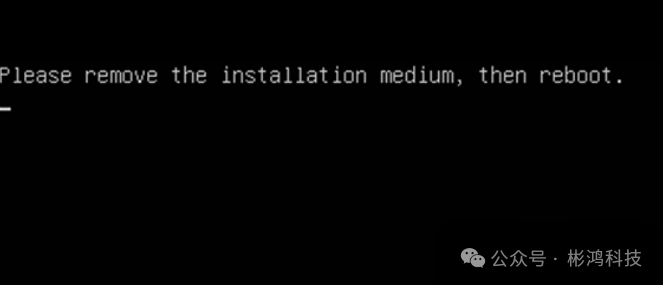

重啟系統以后会提示移除安裝媒介，然后重啟，如下图所示：

图 1.3.17 提示移除安裝媒介，然后重啟

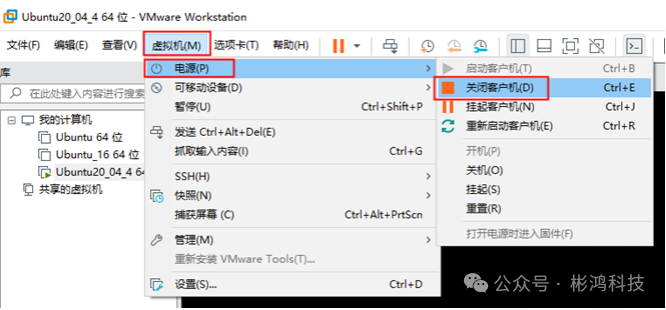

此时，我们先按“Ctrl”+“Alt”鍵，将鼠标定向到虛拟機界面，然后點擊菜单欄中“虛 拟機”選項，找到“電源”選項，然后選擇“關闭客戶機”，如下图所示：

图 1.3.18 關闭客戶機

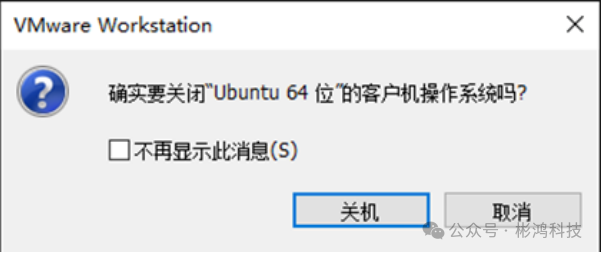

在彈出的确认關機窗口中點擊“關機”，如下图所示：

图 1.3.19 關闭虛拟機

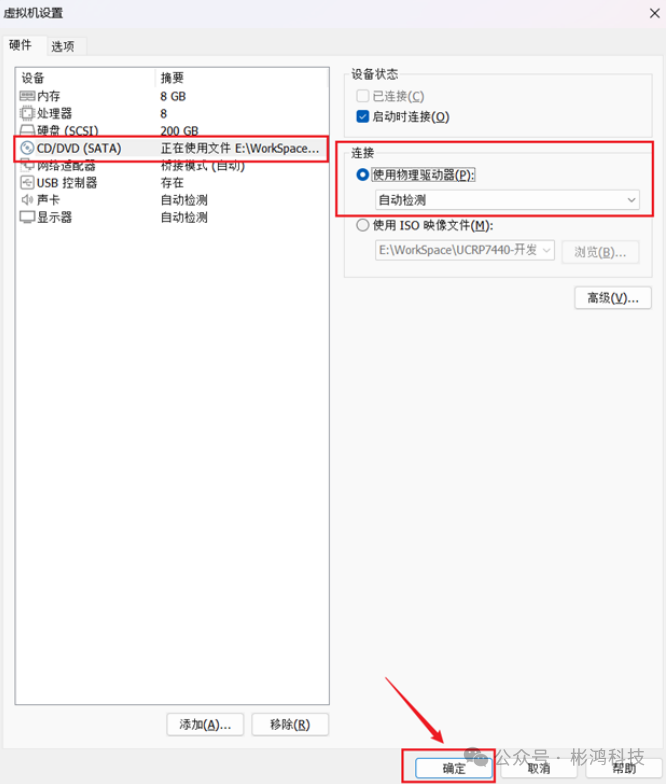

關闭Ubuntu操作系統后，打開VMware的虛拟機設置界面，然后選中“CD/DVD(SATA)”，在右側的“連接”選項中選擇“使用物理驅動器”，然后點擊“确定”，如下图所示：

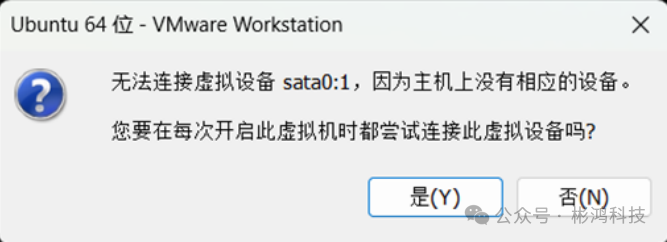

接下来打開安裝好的Ubuntu系統。在彈出的“無法連接虛拟設備 sata0:1”提示窗口中，點擊“否”，以后每次打開系統就不会再彈出此窗口了，如下图所示：

图 1.3.21 關闭提示窗口

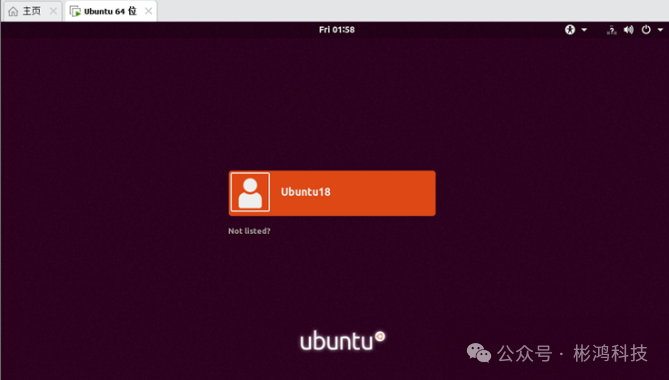

進入登陸页面后，點擊用戶名，輸入密码進入系統，如下图所示：

图 1.3.22 輸入密码登陸系統

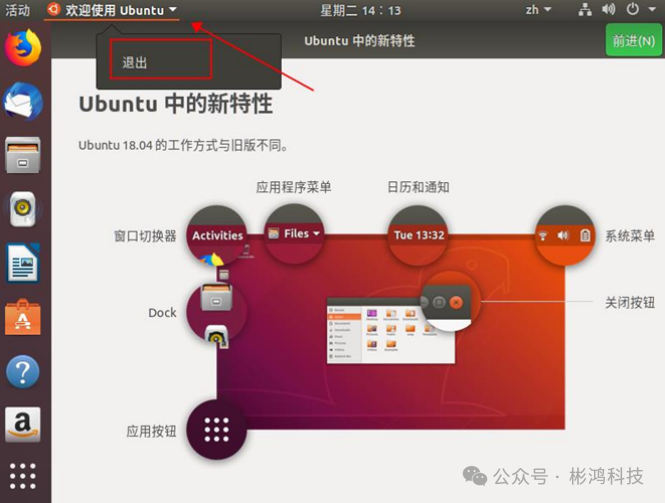

進入系統后，點擊“歡迎使用Ubuntu”→“退出”，退出歡迎界面，如下图所示：

图 1.3.23 退出歡迎界面

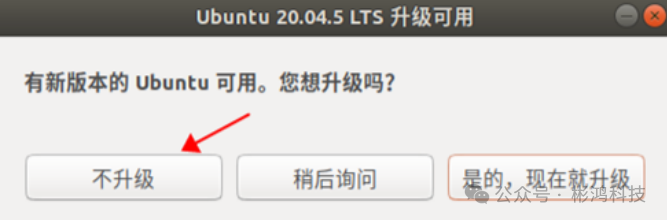

注意，如果系統彈出升級Ubuntu，我们直接選擇“不升級”。如果这里升級系統，后面Petalinux安裝会有問題，如下图所示：

图 1.3.24 不升級系統

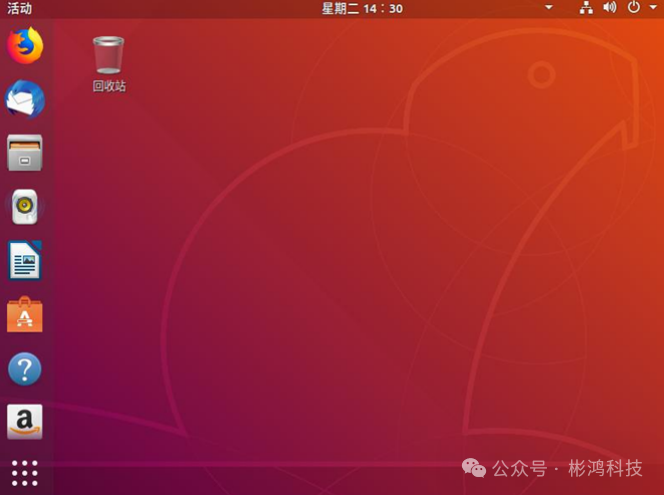

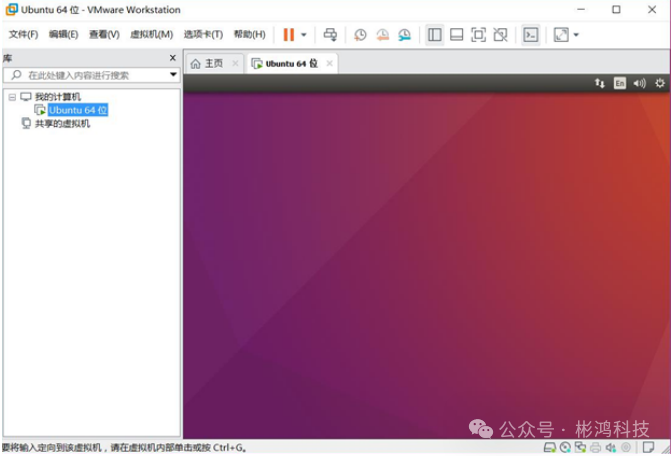

图 1.3.25 Ubuntu 系統

到这里，VMware虛拟機以及Ubuntu系統就安裝完成了。接下来我们安裝Vmware Tools，方便使用Ubuntu系統。
