5G基站原型验證平台聚焦于空口協議棧與物理层關鍵技術验證，其核心挑战在于支撐高頻段、低时延、高可靠性的新型無線接入需求。

在協議棧方面，5G基站采用分层架構，控制面包含NAS层（處理UE與AMF的移動性管理）和RRC层（負责無線資源控制與信令交互），用戶面新增SDAP层實現QoS流與數據無線承载（DRB）的動态映射，底层PDCP层提供數據压縮/加密功能，RLC层實現分段重組與ARQ重傳，MAC层完成邏輯信道調度與HARQ混合重傳。

物理层（PHY）作为協議棧基礎，采用可擴展的OFDM參數集（Numerology），支持3.75kHz至120kHz靈活子载波間隔配置以适配不同頻段與移動场景，通过LDPC/Polar码增強信道編码效率，並依托大規模MIMO和波束賦形技術提升頻譜利用率。

當前技術验證已延伸至RedCap輕量化終端适配與星地融合通信（NTN）场景，通过原型平台加速3GPP R18及后續标準的産業化進程。截至2025年，我國5G基站部署超410万座，原型验證平台的成熟度直接決定了Massive MIMO、全双工TDD等创新技術在工業互聯网、车聯网等垂直領域的商用落地效能。

而當前商用基站普遍存在設備成本高昂、功能固化、開發周期长等局限，不利于開展5G無線通信技術的相關研究。为此，本方案提出基于開源5G OAI項目與软件無線電平台，構建基站及用戶終端的原型验證系統，以實現对5G通信技術的低成本快速验證。

彬鴻5G實验室采用開源5G OAI協議棧+bhSDR软件無線電設備進行搭建，具備低成本、全開放、高靈活、易擴展、強可控等優勢，能快速支撐5G研究、教學與原型验證。

與傳統5G實验室对比：

一、實验室建設方案

5G實验室能夠平移目前最前沿的真實商用5G移動通信网絡，能夠實現移動网絡設備的互聯、5G通信流程的信令分析、基于移動終端的原理應用、物理层協議算法研究、協議棧算法研究、加密鑒權機制、网規网優对接訓練以及二次開發等專業能力的培養。同时，依托企業研發力量，和學校進行産學研合作，为學校的實验室建設、教师科研、學生課程設計提供服務，提升通信相關專業的竞争力，打造業內權威。

整體建設方案

5G通信實验室从課程教學、頂层規劃、师資與就業服務、技術應用场景四个維度，構建了一个完整的5G通信實验室建設與運營體系，既滿足教學科研需求，也能对接産業應用與人才培養：

專業課程設置

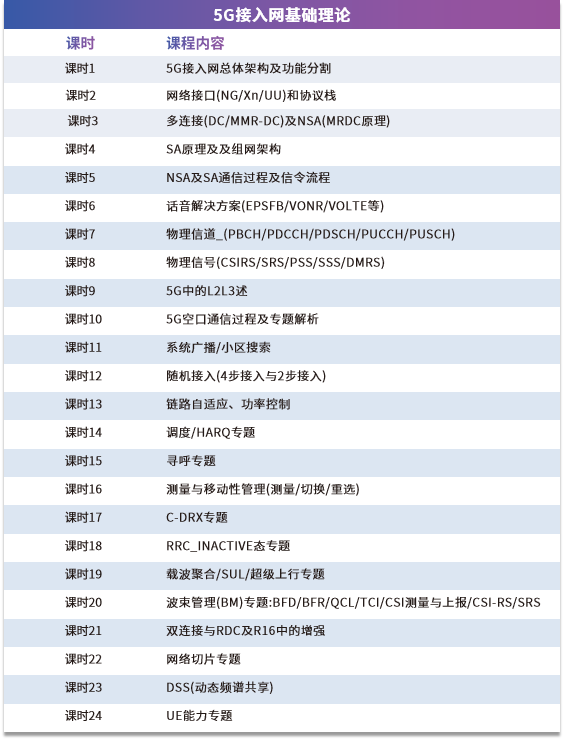

彬鴻5G實验室提供24課时的5G接入网基礎理論課程，覆蓋5G网絡架構與部署模式、语音與業務解決方案、物理层與空口技術、無線資源管理與移動性、5G高級特性與演進等5大模块，內容覆蓋从宏觀架構到微觀協議、从基礎原理到R17增強特性的完整知識體系。課程設置如下：

二、實验室部署方案

5G實验部署

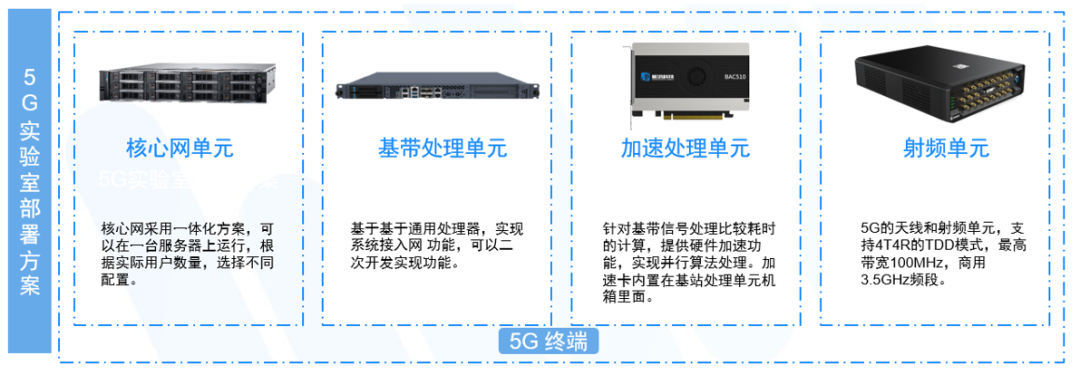

5G實验室由5G核心网、5G接入网、5G終端、系統設備等模块組成，彬鴻提供所有模块的全套解決方案，且支持二次開發。可開展5G网絡規劃、部署、維護、優化、5G關鍵技術验證、5G應用等試验/實訓項目。

5G NTN载荷實验室部署

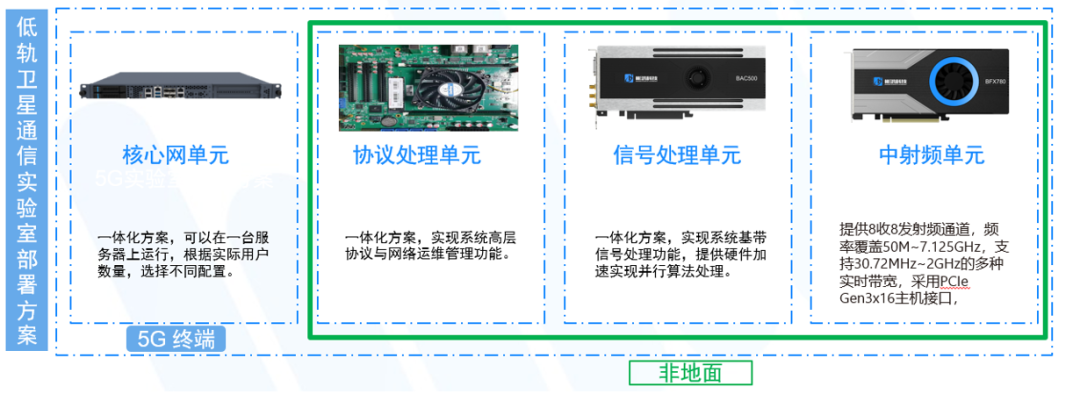

5G低軌衛星通信载荷實验室由5G NTN核心网、5G NTN接入网、衛星载荷等系統設備等模块組成，彬鴻提供所有模块的全套解決方案，且支持二次開發。可開展衛星通信、部署、維護、優化、通信私有验證等試验/實訓項目。

一、5G通信验證平台組成

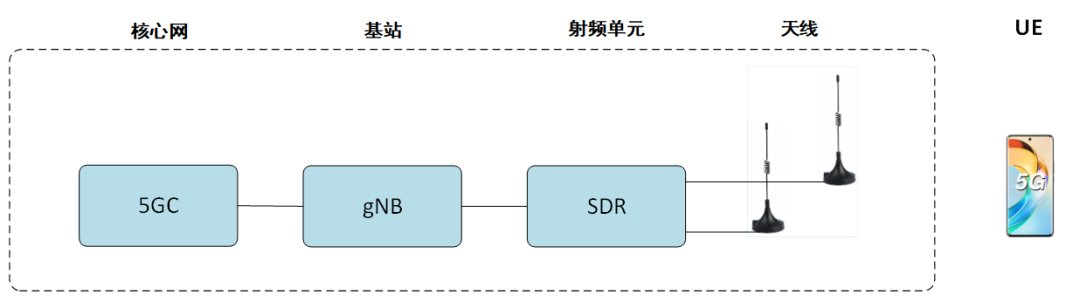

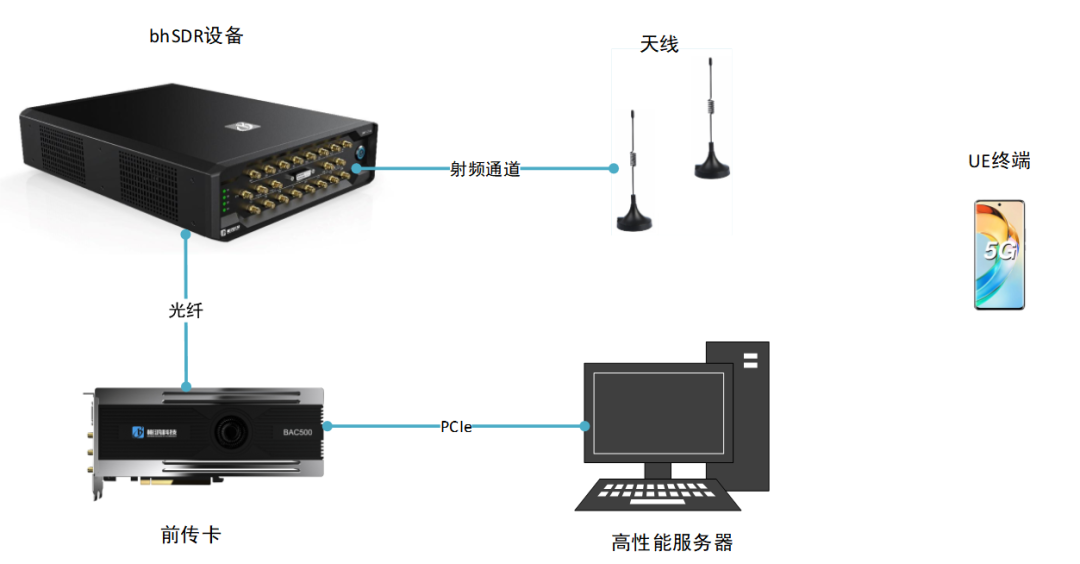

構建一套完整的5G通信验證平台一般需包含以下幾个組成部分：核心网单元、基站单元、射頻单元、天線和UE終端等，如下所示：

基于bhSDR系列软件無線電硬件平台，結合OpenAirInterface（OAI）等開源5G項目，構建了一套完整的5G通信系統原型验證平台。該平台由三个核心部分組成：采用OAI 5G核心网項目並部署于高性能服務器上的核心网单元、采用OAI 5G無線接入网項目並部署于另一台高性能服務器的基站单元，以及作为射頻前端的bhSDR系列软件無線電設備。該平台具備基于5G協議棧的二次開發能力，可有效支撐物理层與高层協議的定制化研究與功能验證。

二、硬件配置

bhSDR設備

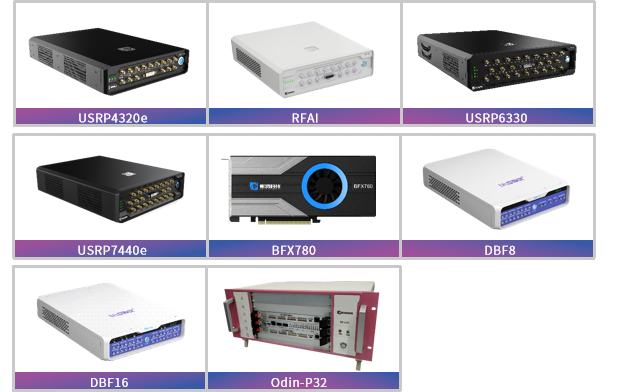

bhSDR設備可以采用彬鴻科技自主研發的UCRP4320e、USRP7440e、BFX780等平台。bhSDR系列平台是基于射頻集成芯片（RFIC）及SOC（RFSOC）實現的頻率可配置的软件無線電設備，可为用戶提供了多種硬件傳輸接口，从速率1Gbps的常規以太网，到速率高达100Gbps的QSFP28接口。单設備提供4～8个射頻輸入或輸出接口，通过共用參考时鐘的方式，提供了良好的同步性能，還提供时鐘輸入輸出、觸發輸入輸出等同步接口。多種bhSDR硬件也提供高精度的GPS接口，甚至可使用GPS馴服振荡器（GPSDO），精度可达1e-10，不但可以基于GPS来獲取頻率與相位的穩定性，還可以實現分布式多無線電設備同步。部分設備可選配GPU模块，提供AI在RF與無線系統中結合的软硬件一體化解決方案。

同时，面向雷达、衛星通道、毫米波通信、高清图傳等領域，bhSDR也提供完整的软件解決方案，以加速用戶産品的快速成型。

前傳卡

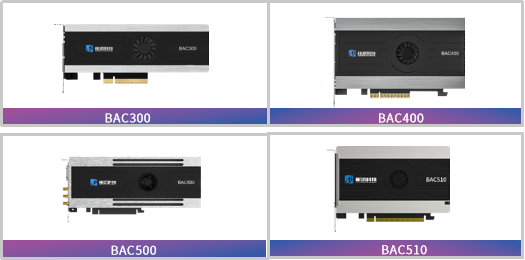

前傳卡選用的是彬鴻科技自主研發的BAC系列，可選擇BAC400、BAC500等平台。

基于PCIe總線架構的高性能BAC系列光纖數據前傳卡，以Xilinx的Kintex-7、Kintex UltraScale、Virtex UltraScale+系列FPGA作为實时處理器系列FPGA作为實时處理器。支持1路PCIe高速接口、2～4路光纖接口，完成基于光纖的數據實时采集、傳輸。闆载多組独立的DDR大容量緩存，闆卡同时具有若干IO信号。部分型号支持外參考时鐘輸入，1PPS輸入，參考时鐘輸出，可广泛應用于基于服務器的數據采集以及傳輸，雷达與中頻信号采集、視頻图像采集等场景。

高性能服務器

OpenAirInterface (OAI) 5G 部署对電腦硬件配置有一定要求，基礎配置要求如下：

• 操作系統：Ubuntu 22.04（需安裝低延遲內核）

• CPU：Intel Core i7-11700 或更高性能處理器（如 i9 7980E），多核處理器（8核以上）

• 內存：16GB以上RAM（推薦 32GB 以上）

• 存儲：480GB以上SSD，确保系統盤读写性能

三、OpenAirInterface(OAI)

系統框架

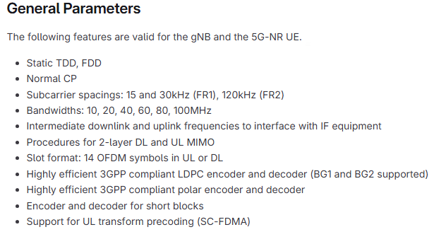

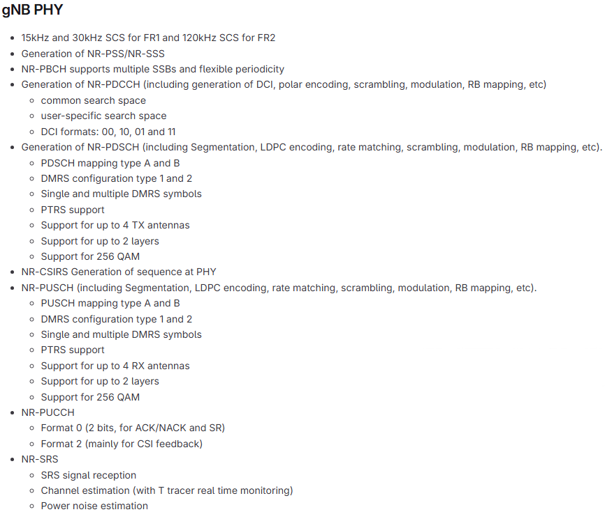

OAI支持特性

四、方案过程記录

系統部署

該平台以bhSDR設備與OAI为核心，構建了低成本、易部署的5G验證环境，能夠高效完成通信技術验證。此外，平台具有良好的前瞻性與擴展性，通过在射頻前端增加毫米波模块，即可快速構建面向未来的5G-A毫米波及6G验證平台。

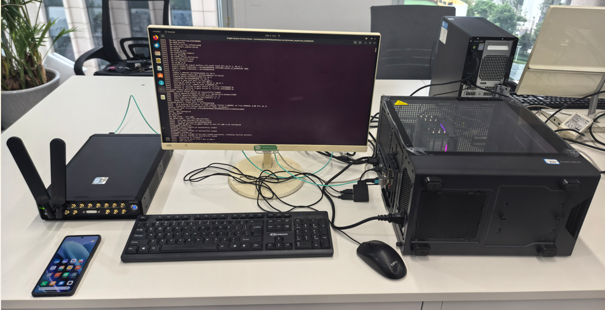

▲基于bhSDR設備部署5G OAI基站系統實物图

測試验證

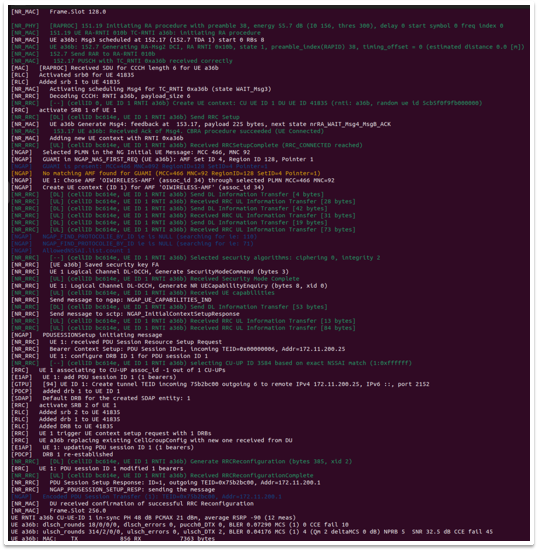

在完成系統部署后，首先運行5G核心网任務，然后運行5G RAN，在協議棧成功啟動后，可以開始進行商業終端(手機)接入：

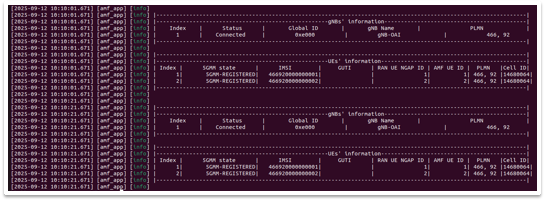

在手機完成接入后，通过查看核心网日志，觀察基站和手機的接入情況：

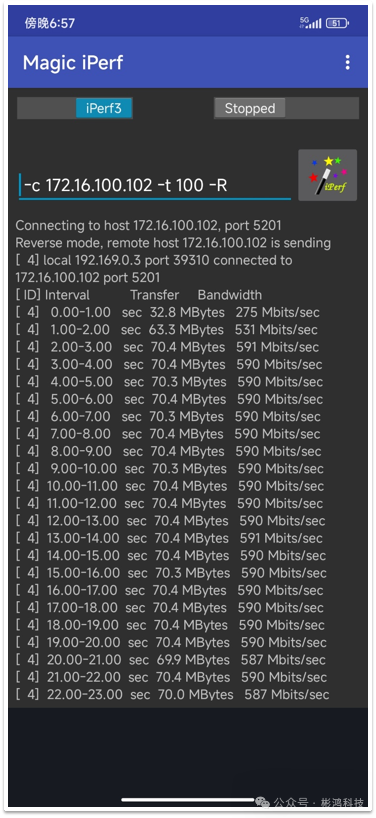

最后，对終端上下行業務速率進行測試，測試結果如下：

方案結論

基于bhSDR設備與OAI開源項目，本方案成功搭建並验證了一套完整的5G通信原型平台。該平台具備低成本、部署便捷與運行可靠的特點，能夠穩定實現用戶終端（UE）的随機接入及上下行數據傳輸。在2天線、子载波間隔30kHz、带宽100MHz、时隙配比DDDDDDDSUU的參數配置下，下行業務實測速率达到590Mbps。

5G綜合測試儀是针对5G通信終端研發與生産的專用測試設備，可模拟複雜网絡环境並验證終端性能。通过配備完整5G協議棧，可執行終端射頻特性分析、信令功能验證及大規模MIMO測試。主要應用于終端芯片企業、模組廠商、天線廠商、网絡設備制造商、運營商、以及研究機構和通信實验室的各類終端一致性測試需求。

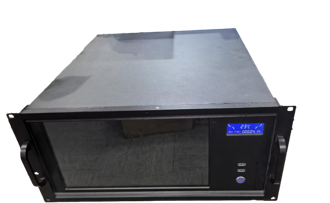

一、硬件組成

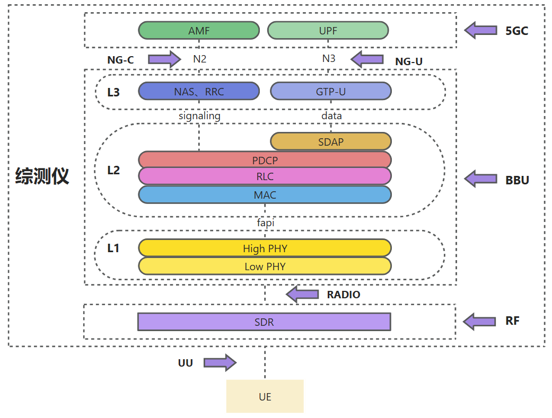

软件框架如下：

射頻单元BFX780

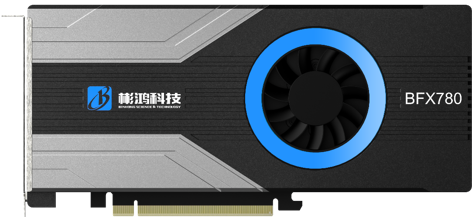

BFX780采用ZU48DR架構，提供8收8發射頻通道，頻率覆蓋50M~7.125GHz，支持30.72MHz~2GHz的多種實时带宽，10ps級高精度通道間同步，采用PCIe Gen3x16主機接口，支持外參考，外觸發等接口。射頻卡內置在5G綜測儀機箱內部。

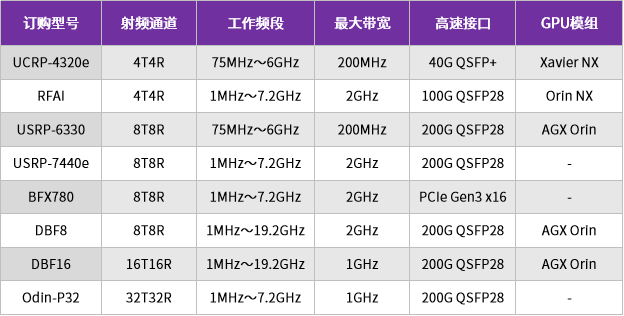

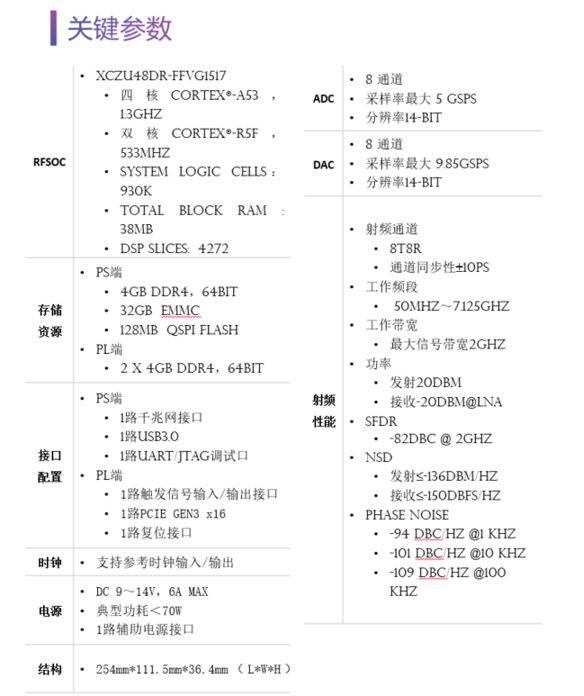

BFX780關鍵參數如下所示：

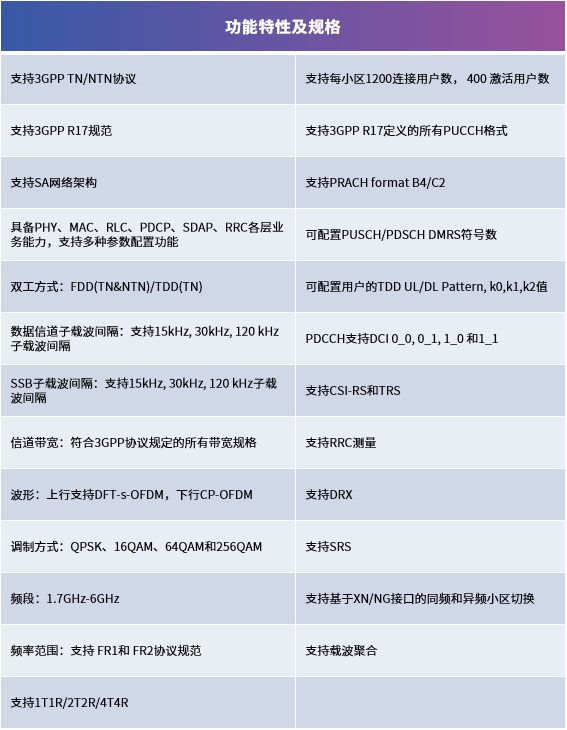

二、功能特性及規格

三、綜測儀交互界面

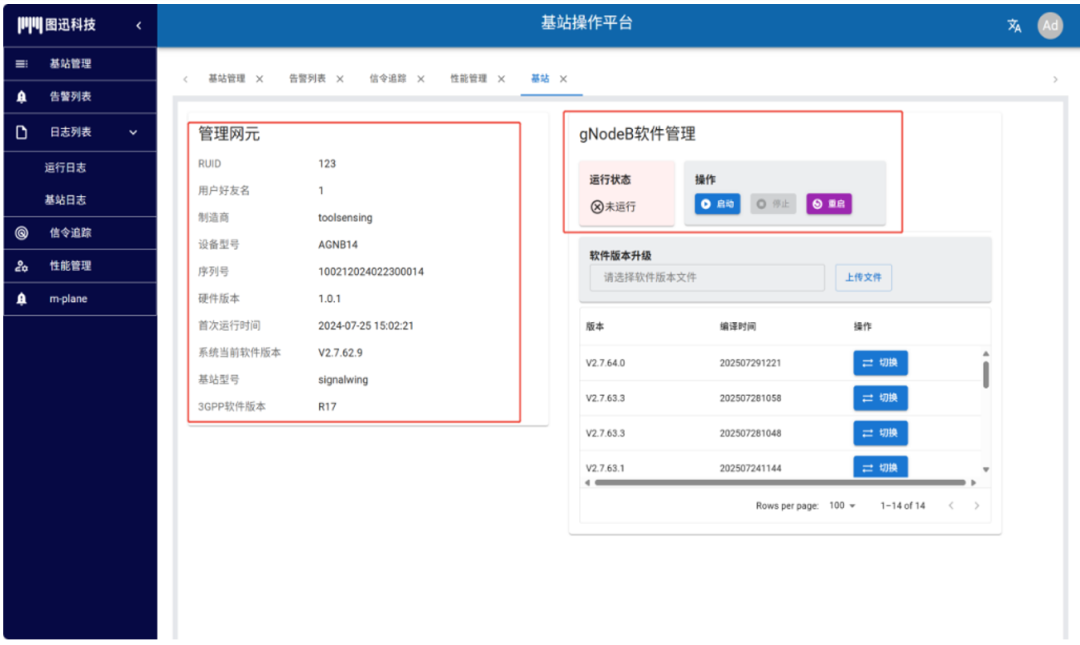

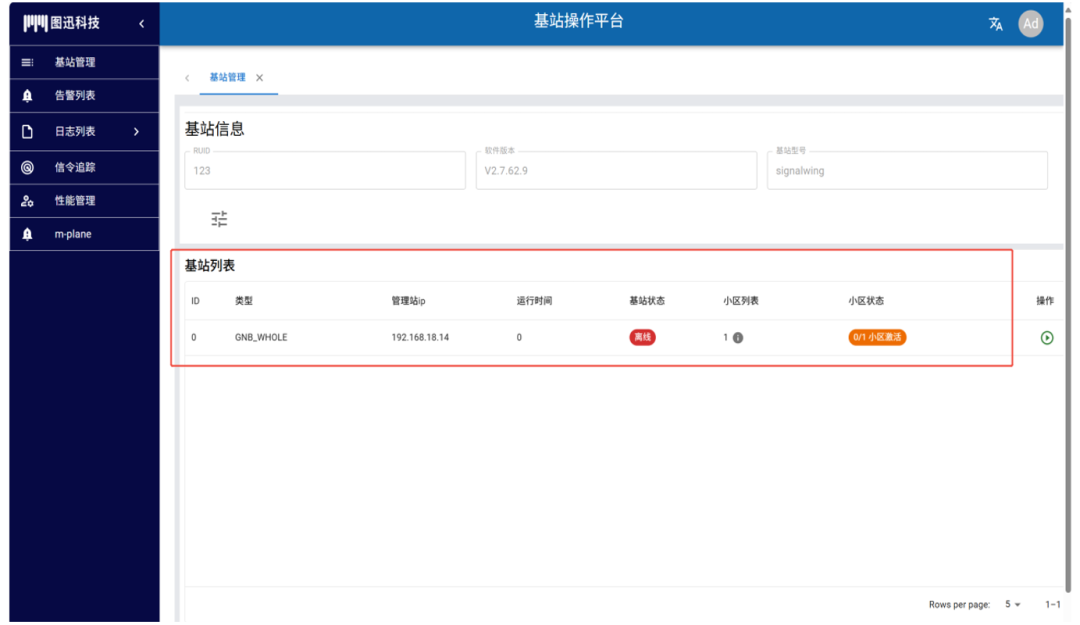

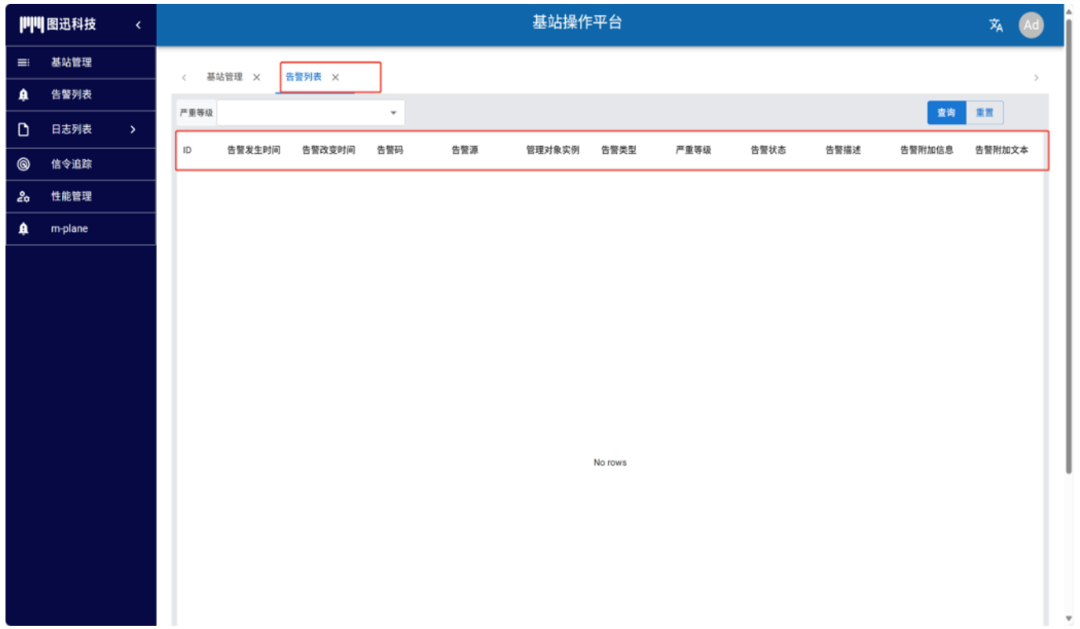

基站管理界面

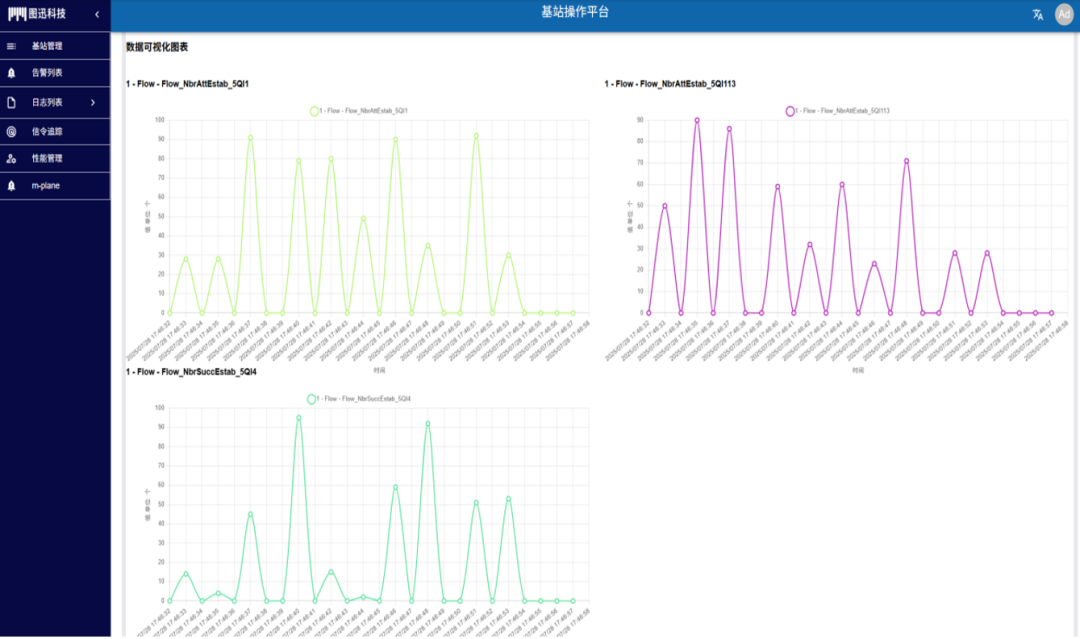

數據可視化界面

CLI統計

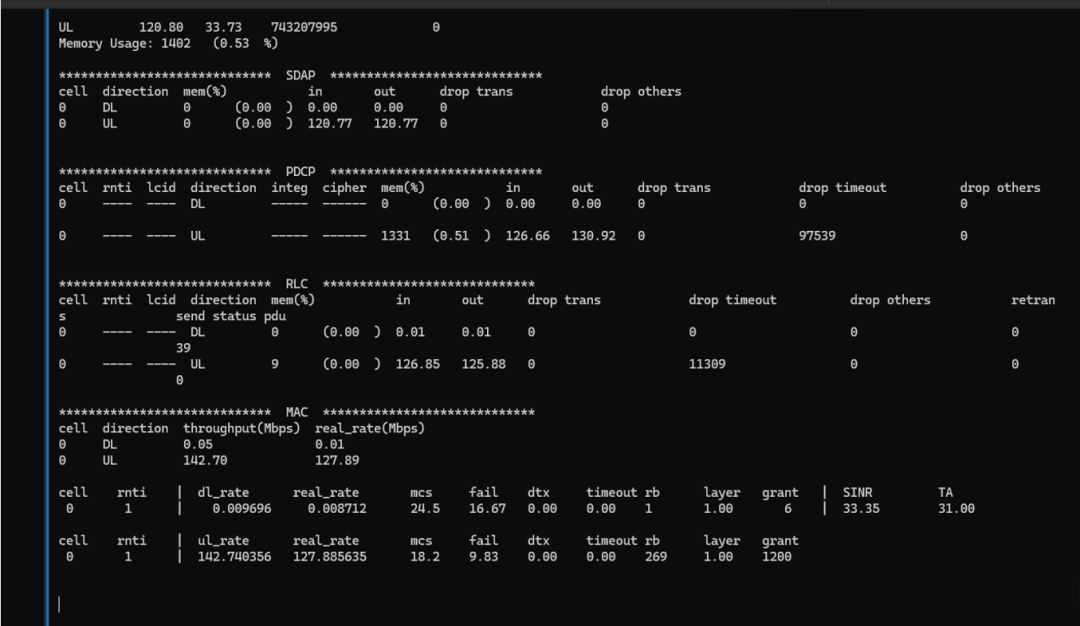

包括接入用戶、L2/L3层進出口流量、SINR、RSSI、TA、誤码率和DTX統計等等。

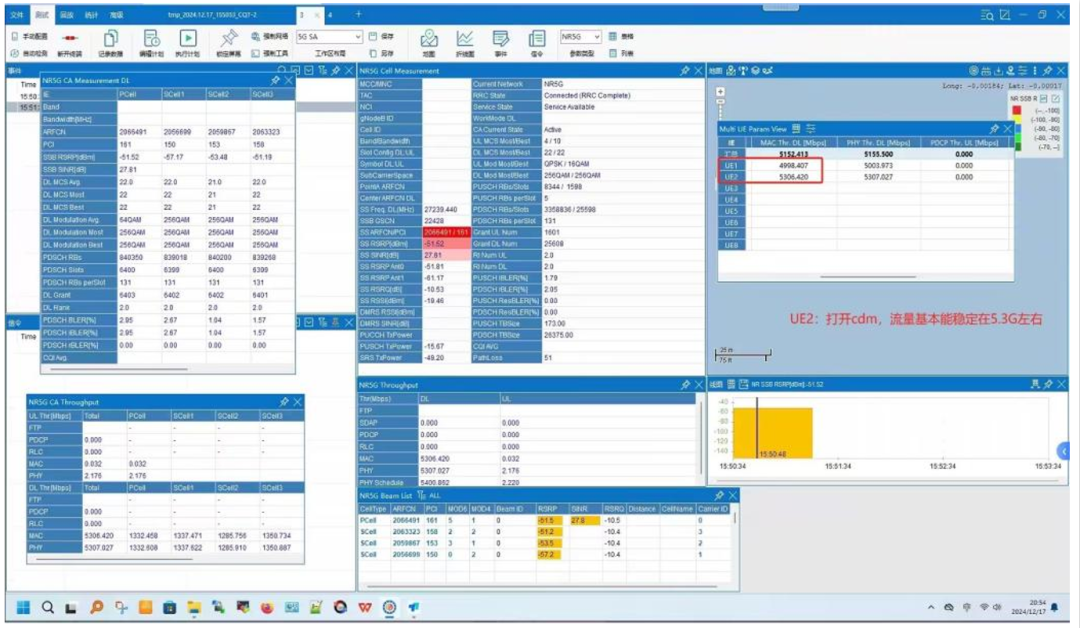

UE測試監控

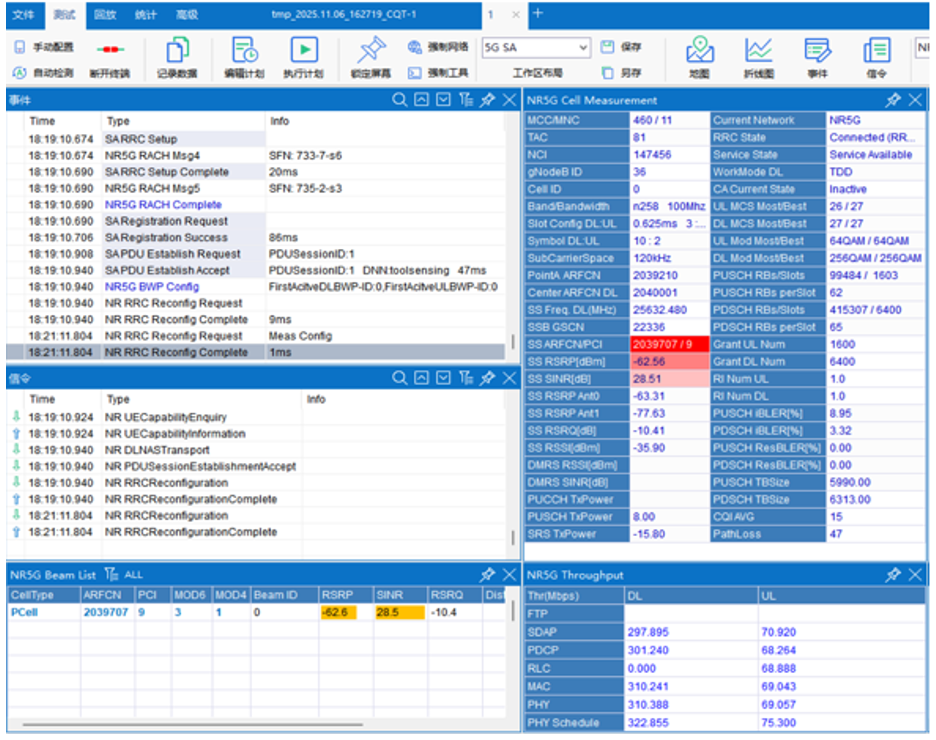

▲FR1 1T1R 30K 100M 256QAM速率图

▲FR2 1T1R 120K 100M DL 256QAM  UL 64QAM速率图

▲FR2 2T2R 120K 200M 8CC载波聚合速率图
