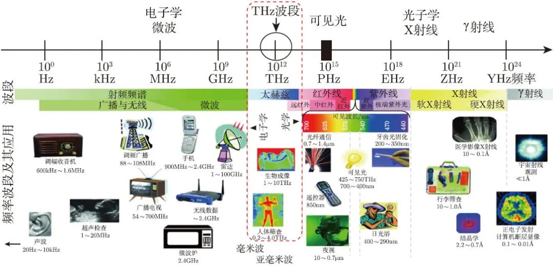

太赫茲（THz）頻段（0.1-10 THz）憑借其超大带宽（可达毫米波的百倍）、微秒級时延和Tbps級傳輸速率的独特優勢，成为突破6G通信瓶頸的核心技術。

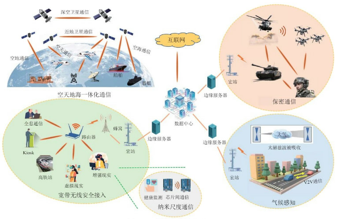

在工業領域，太赫茲無損檢測可精準識别材料內部缺陷；醫療场景中，其非電离特性支持高分辨率腫瘤成像；安防方面，穿透性成像技術能實現無接觸式危險品筛查。更值得關注的是，太赫茲通信将重構未来网絡架構：通过無線前傳/回傳替代光纖，顯著降低5G基站部署成本；在车聯网中實現亞毫秒級车-车通信，提升自動駕駛安全性；太空通信領域则有望構建地月高速數據傳輸鍊路。作为被多國列为战略級的前沿技術，太赫茲正从實验室走向産業化，預計2030年前将在6G通信、智慧醫療、工業互聯网等領域形成規模化應用，開啟万物智聯的新紀元。

基于全宽带USRP設備和太赫茲擴頻設備構成的单基通信原型系統，支持自定義波形加载與算法嵌入，为教學科研領域提供亞太赫茲（90GHz～300GHz）頻段內的原型验證解決方案。

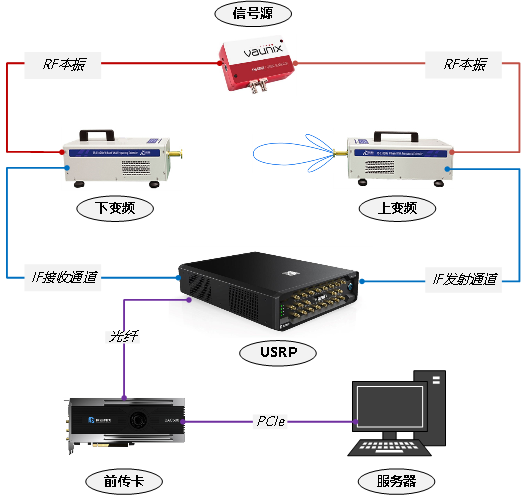

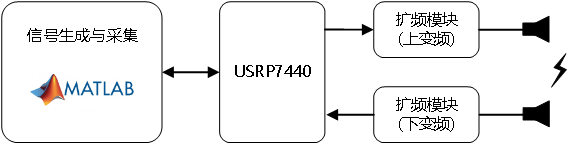

太赫茲单基通信原型系統，是以電子學太赫茲雷达为實例進行搭建的，系統由彬鴻科技标準超带宽USRP設備、前傳卡，再搭配高性能服務器及商用擴頻模块、信号源、波導天線組成，系統原理框图如下：

USRP 設備

用于發射和接收变頻器轉換的IF中頻信号，並提供2GHz瞬时带宽。

前傳卡

支持200Gbps速率，用于大带宽高速數據傳輸。

服務器

用于放置前傳卡，集成CPU、內存、硬盤及各類接口，提供高性能計算和數字信号處理能力。

擴頻模块

擴頻模块分为上、下变頻器，用于将USRP産生的中頻信号轉化为110 ～170 GHz射頻信号，以及将接收到的射頻信号轉化为中頻信号輸入到USRP進行采集。

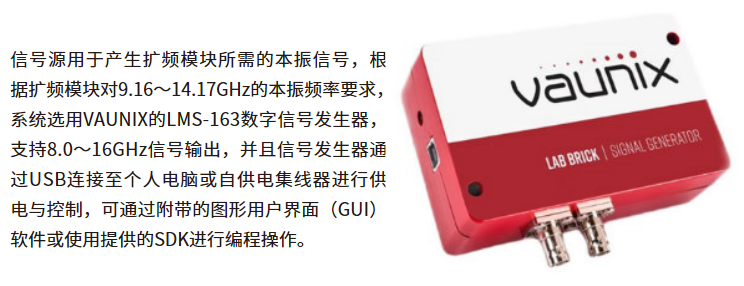

信号源

産生擴頻模块所需的本振信号源。

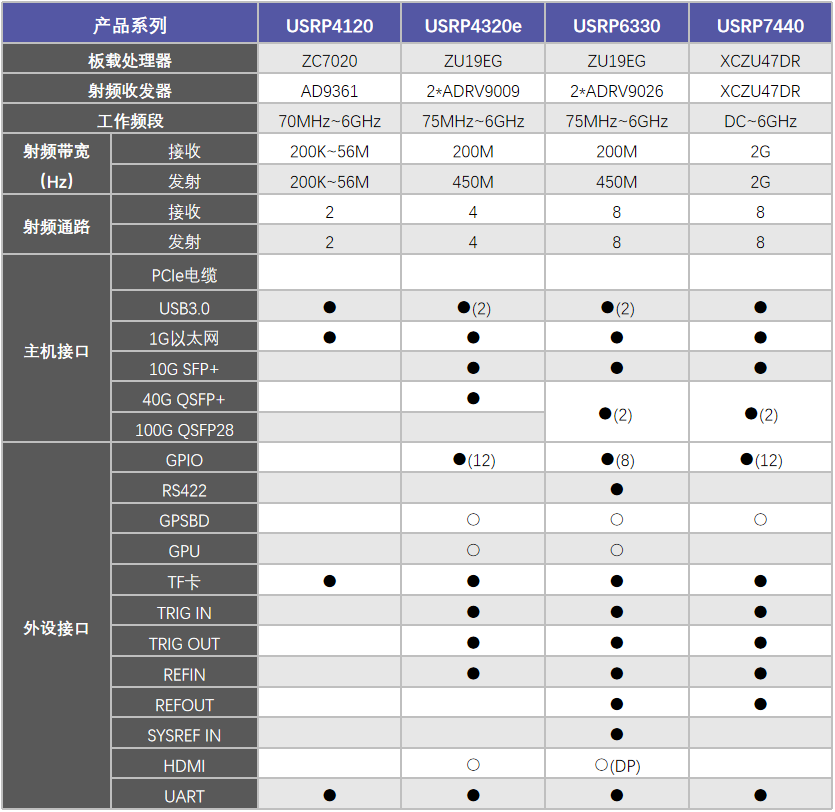

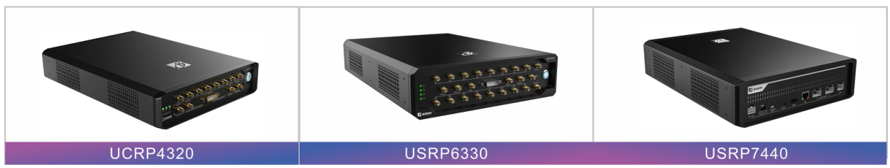

USRP設備采用彬鴻科技自主研發的USRP7440。

設備采用第三代RFSOC芯片XCZU48DR-FFVG1517（兼容XCZU47DR），其ADC最大支持 5.0GSPS，DAC最大支持9.85GSPS，支持8路 14bit ADC，8路14bit DAC，儀表級的高速ADC與DAC，可實現2.0G的實时带宽，它不但可以滿足現有各類商用協議的最高带宽要求，也可以支持包括6G、衛星 通信、太赫茲等超高带宽的场景。

Zynq UltraScale+ RFSoC産品系列可为部署5G無線通信系統、有線電視接入、高級相控阵雷达解決方案，以及包括測量測試和衛星通信在內的其它應用，提供所需的广泛頻段覆蓋範圍。通过取代分立式組件，这些器件可将功耗及封裝尺寸銳降50%，是電信運營商部署5G系統實現大規模多輸入多輸出基站的理想選擇。

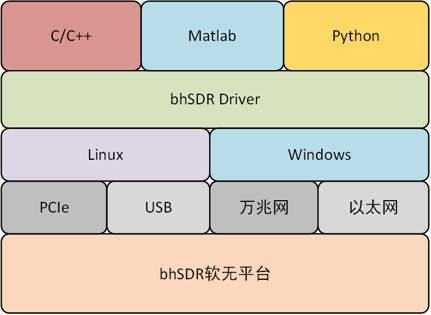

bhSDR系列産品不僅提供通用化的硬件平台與丰富的外圍配件選擇，支持類似Matlab&SIMULINK、Labview、GNURadio、PYNQ等第三方開發环境，還提供自研的系列软件産品：

      ● bhSDR Studio：射頻數據采存放及分析软件

      ● bhSDR VSG：任意波形發生软件

      ● bhSDR OSP：波形組件開發與部署软件

      ● bhSDR Ai：智能信号訓練與開發软件

同时，面向5G、6G、雷达、衛星通道、毫米波通信、高清图傳等領域，bhSDR也提供完整的软件解決方案，以加速用戶産品的快速成型。

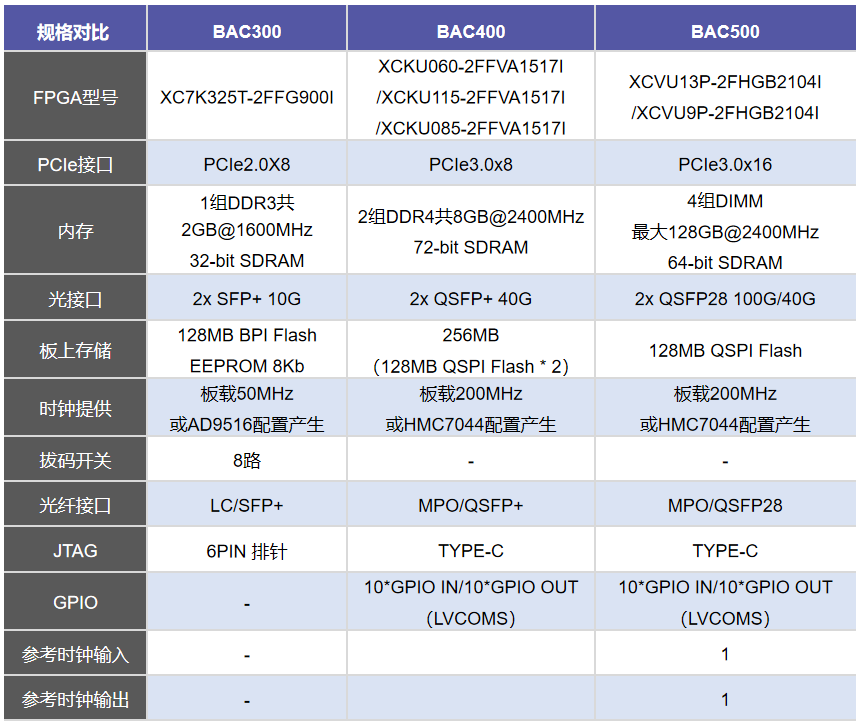

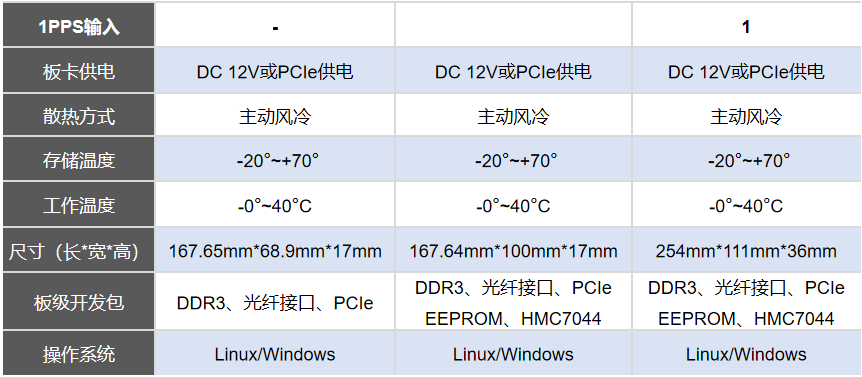

前傳卡選用的是彬鴻科技自主研發的BAC500。

基于PCIe總線架構的高性能BAC系列光纖數據前傳卡，以Xilinx的Kintex-7、Kintex UltraScale、Virtex UltraScale+系列FPGA作为實时處理器系列FPGA作为實时處理器。支持1路PCIe高速接口、2～4路光纖接口，完成基于光纖的數據實时采集、傳輸。闆载多組独立的DDR大容量緩存，闆卡同时具有若干IO信号。部分型号支持外參考时鐘輸入，1PPS輸入，參考时鐘輸出，可广泛應用于基于服務器的數據采集以及傳輸，雷达與中頻信号采集、視頻图像采集等场景。

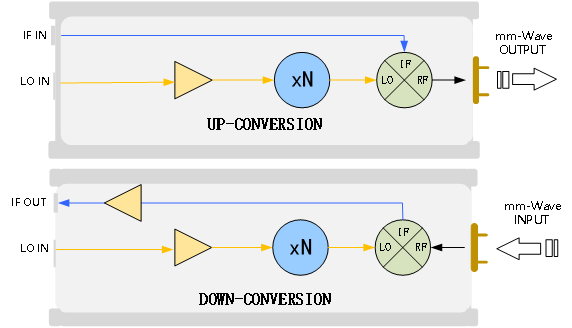

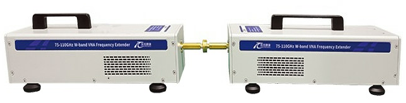

擴頻模块封裝了放大、倍頻、混頻等組件，不僅促進太赫茲通信開發與測試系統的部署，在縮短系統集成商的上市时間和成本方面也發揮着至關重要的作用。

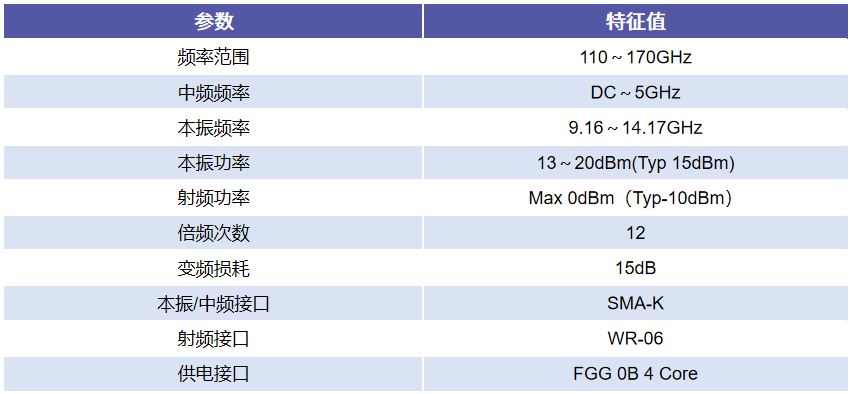

擴頻模块選用泰莱微波支持D-band的TLUCM-110170-12-06和TLDCM-110170-12-06。

太赫茲天線具有圆錐、角錐、卡塞格倫等多種類型，系統搭配支持110～170GHz的角錐喇叭天線，該天線具有23dBi的标稱增益和10°半功率波束宽度。

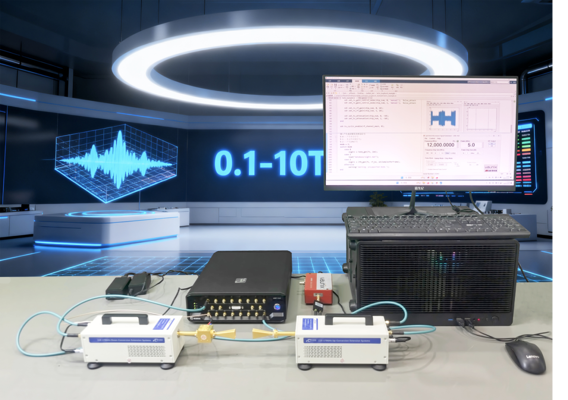

部署亞太赫茲頻段的太赫茲雷达通信系統，硬件配置成本低，对波形要求簡单，可以快捷验證太赫茲单基通信原型系統的有效性，也可以为複雜的系統應用（如6G通感一體）提供基礎原理验證。

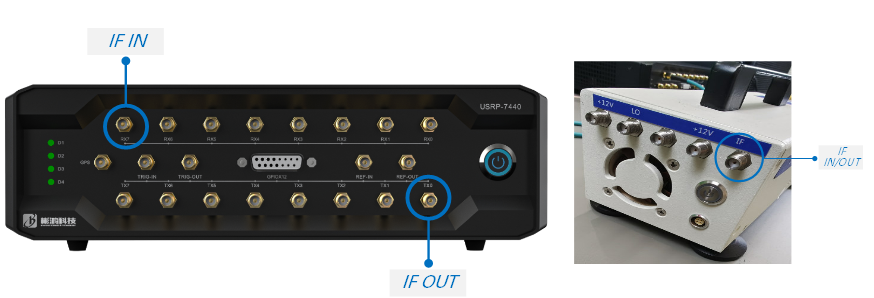

中頻信号（瞬时带宽2GHz）由USRP7440進行收發，USRP7440支持8个接收通道和8个發射通道，當前案例系統中只運用1路發射通道(TX0)和1路接收通道(RX7)，中頻信号通过射頻線缆分别連接到擴頻模块的IF接口。

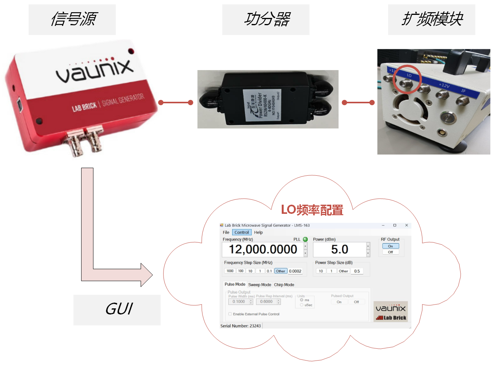

信号源産生一路本振信号，由功分器分为两路，分别連接至擴頻模块的LO接口。信号源的USB接口連接至服務器，通过GUI可進行本振頻率配置。

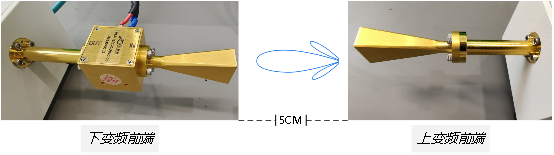

上变頻鍊路中由擴頻模块直接連接波導角錐天線，辐射太赫茲射頻信号。下变頻鍊路中波導角錐天線接收到太赫茲射頻信号后，首先經过低噪放模块進行信号放大，再送往擴頻模块，收發天線間距約5cm。

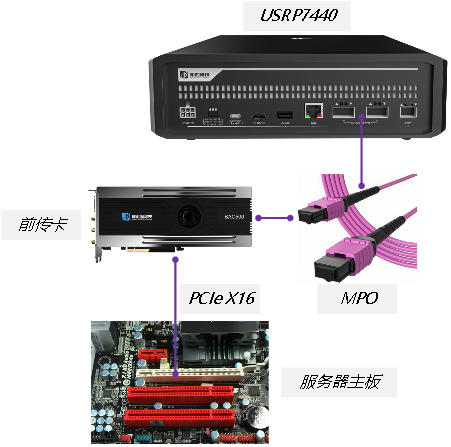

前傳卡通过PCIe接口與服務器互聯，USRP7440则通过MPO光纖跳線與前傳卡QSFP28光口進行互聯，構建“USRP7440 <-> 前傳卡 <-> 服務器”的超带宽數據傳輸通道，互聯示意图如下：

USRP7440通过前傳卡與服務器互聯后，配合彬鴻科技提供的bhSDR庫，可以在matlab软件上完成雷达信号模拟仿真。

Matlab提供的主要功能有：

支持射頻參數的配置，如本振、采樣率、增益等；

支持matlab發送IQ數據；

支持matlab獲取射頻采樣的IQ數據；

PC系統：Windows10 x64及以上

Matlab软件：R2021b

bhsdr version V1.1.0

hw version V2.0.0

fpga version V1.1.0

sw version V1.2.1

bhsdram version V1.1.0

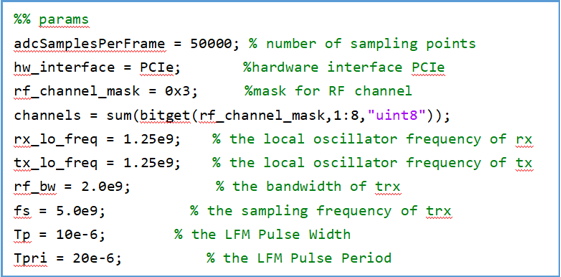

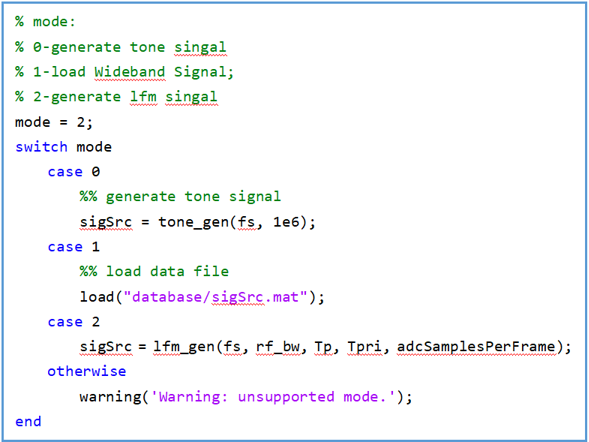

根據配套bhSDR Matlab案例，对系統信号類型、頻率、带宽、采樣率、數據點數等參數進行配置，參數如下：

案例波形：線性調頻（LFM），脈宽10us，周期20us；

中心頻點：1.25GHz；

信号带宽：2GHz；

采樣率：5GHz；

數據點數：50000。

1.服務器中Matlab按照软件配置産生特定的LFM信号，下發至USRP7440輸出1.25GHz的中頻信号，中頻信号經由太赫茲擴頻模块進行上变頻，産生亞太赫茲頻段144GHz的射頻信号，通过波導角錐天線進行辐射；

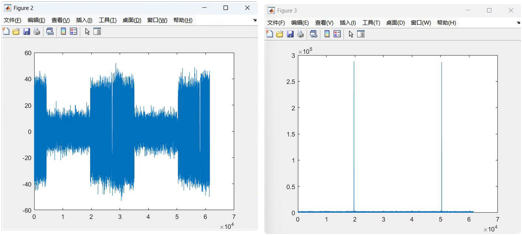

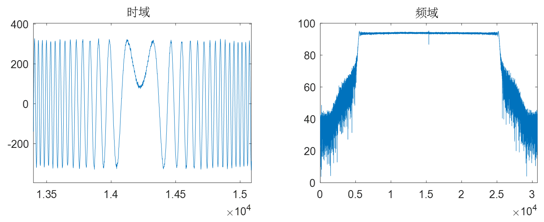

2.波導角錐天線接收到亞太赫茲辐射信号后，首先經过擴頻模块進行下变頻，輸出1.25GHz的中頻信号，再上傳至服務器，由matlab将發射信号和回波信号做匹配濾波，从匹配濾波結果得出太赫茲通信的有效性和正确性。

太赫茲（THz）作为6G通信的核心技術方向，其通信與感知一體化研究正成为全球科研機構的前沿热點。基于USRP7440平台（支持2GHz瞬时带宽），配合商用擴頻器與本振信号源，可快速構建低成本太赫茲单基通信原型系統。該方案通过太赫茲雷达原理验證，其模块化設計及實測數據，能为科研機構、高等院校提供从基礎研究到工程验證的全鍊条技術支撐，顯著降低太赫茲技術研發門檻。
