在后續的開發过程中我们需要在Windows下使用串口終端，用来查看信息以及進行操作。常用的串口終端软件有XShell，MobaXterm和SecureCRT等，这里我们使用免费且功能全面的XShell软件。
XShell下载地址为：https://www.xshell.com/zh/free-for-home-school/，下载界面如下图所示：

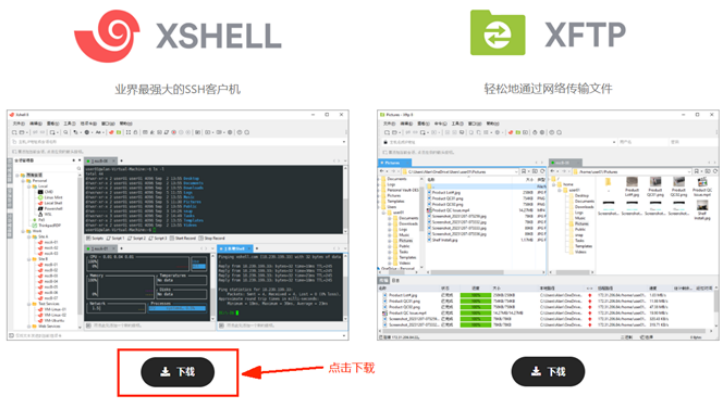

图 2.5.1 下载软件
我们已經下载好放到開發闆光盤中了，路徑为03 工具软件/00 開發工具/XShell_Installer_v23.0，将“XShell_installer_23.0”文件夾複制到英文路徑下，然后 双擊文件夾中的“XShell_installer_23.0.msi”開始安裝，XShell安裝完成后，在桌面上会出現該软件的快捷方式图标，如下图所示：
图 2.5.2 XShell 图标
查看開發闆當前使用的串口号
在使用XShell之前，我们需要先查看串口使用的端口号。首先通过USB線将開發闆的串口和電腦連接起来，打開“設備管理器”，在設備管理器中查看當前連接到電腦的端口都有哪些，如下图所示：

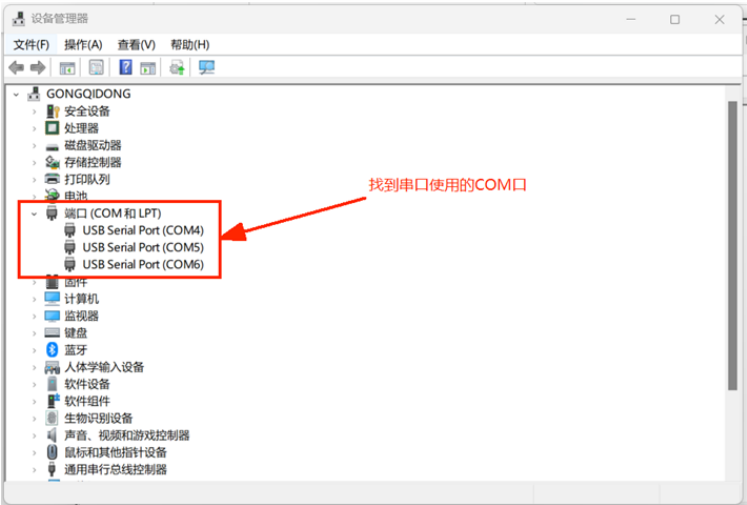

图 2.5.3 設備管理器
在上图中RFSOC串口識别，Type-C口上的3个串口，編号从小到大，第1个是RFSOC的調試串口。
設置XShell
打開XShell软件，界面如下图所示：

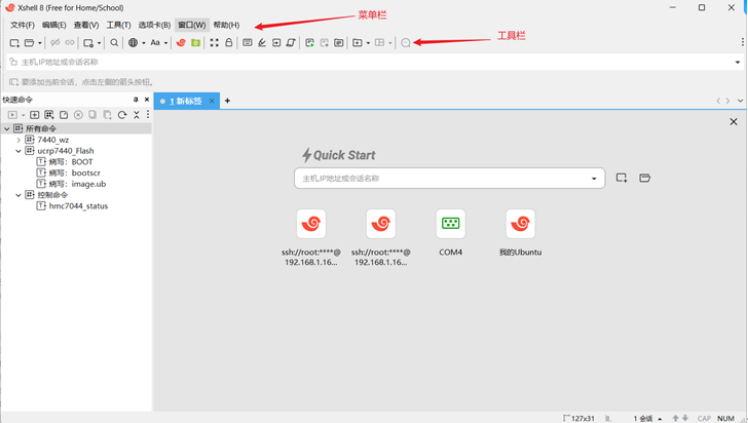

图 2.5.4 XShell 软件界面
點擊“”图标，创建一个新会話，如下图所示：
图 2.5.5 创建新会話
“連接”节點用来選擇会話類型，常用的類型有SSH、Telnet、Serial（串口）等，这里我们先对新的会話取个名稱，方便后續我们快速連接，然后選擇“SERIAL”協議，入下图所示：

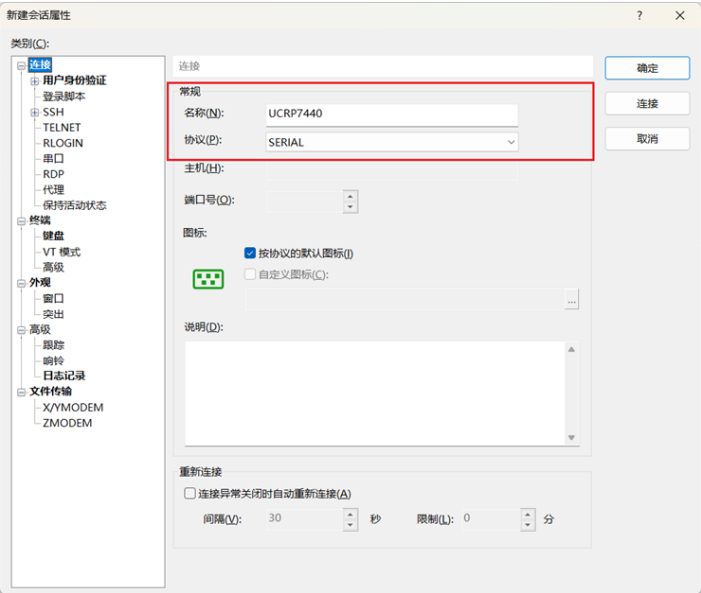

图 2.5.6 会話類型選擇串口
然后在“串口”選項中，設置串口端口号，这里我選擇的COM4，可根據自己的實際情況選擇，然后設置波特率为“115200”，設置數據的比特數和停止位，这里 我们使用默认的8bit數據和1bit停止位，如下图所示：

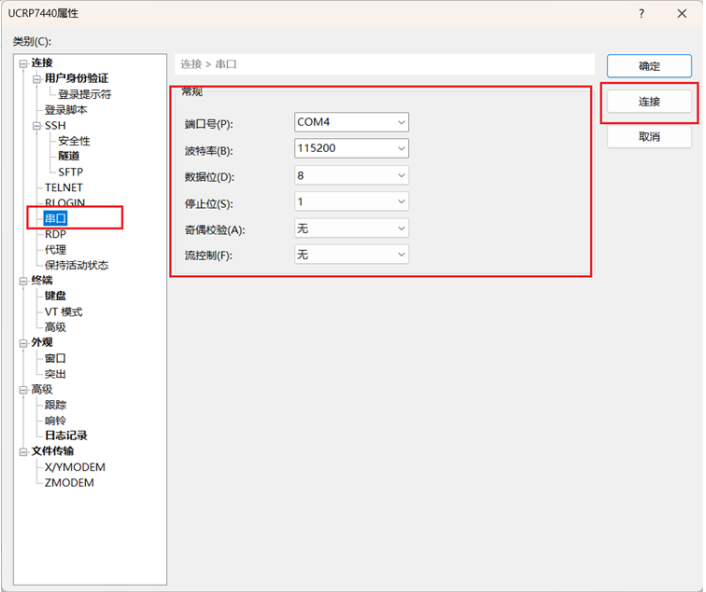

图 2.5.7 設置串口數據格式
最后點擊“連接”，串口会話就创建好了，如下图所示：

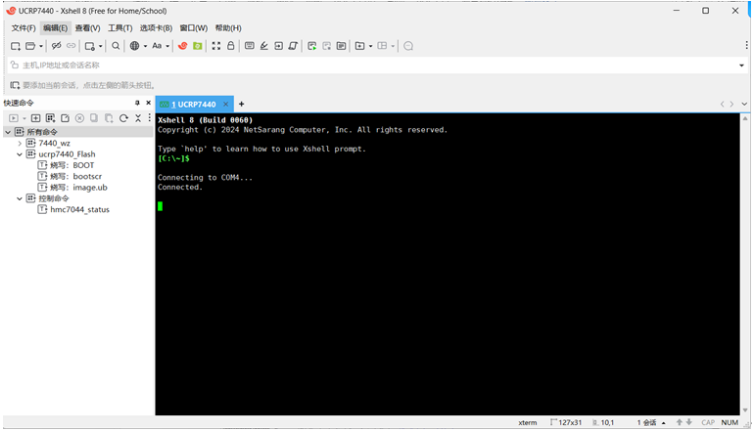

图 2.5.8 创建好的串口会話
