首页 > 技術專欄 > 【SDR課堂第27讲】USRP-4120软件定義無線電平台性能指标測試（五）

【SDR課堂第27讲】USRP-4120软件定義無線電平台性能指标測試（五）

1 測試記录

1.21 ACLR

測試条件：配置信号源輸出16QAM調制信号，符号速率为10MSPS，滾降系數0.35。配置頻譜儀信号带宽为15MHz，接收增益配置为40dBm，輸入信号幅度为-40dBm。

表25 ACLR測試記录,16QAM,Symbol Rate=10MSPS,BW=15MHz

頻率/GHz	0.2	1	2	3	4	5	5.8
RX1-TX2/dBc	-41.7	-42.0	-42.1	-42.2	-41.7	-40.8	-40.9
RX2-TX1/dBc	-41.9	-41.5	-41.8	-41.6	-41.8	-41.2	-41.5

图23 ACLR vs本振頻率,16QAM,Symbol Rate=10MSPS,BW=15MHz

1.22 接收隔离度

測試条件：中頻頻率IF=2MHz，配置接收通道增益为最大。

1.22.1 TRX通道作为TX时(即正常收發)

表26 接收隔离度測試記录,IF=2MHz,Gain=MAX ,Pin=-70dBm,RX1-RX2

頻率/GHz	0.2	1	2	3	4	5	5.8
RX1/dBFs	-8.09	-6.89	-8.58	-10.82	-13.32	-17.75	-16.70
RX2/dBFs	-80.00	-80.00	-80.00	-80.00	-78.32	-78.87	-70.91
RX1-RX2/dB	71.91	73.11	71.42	69.18	65.00	61.12	54.21

表27 接收隔离度測試記录,IF=2MHz,Gain=MAX ,Pin=-70dBm,RX2-RX1

頻率/GHz	0.2	1	2	3	4	5	5.8
RX1/dBFs	-81	-81.49	-81.99	-81.37	-82	-79.85	-67.18
RX2/dBFs	-9.05	-7.71	-7.68	-10.64	-14.37	-16.95	-16.83
RX1-RX2/dB	71.95	73.78	74.31	70.73	67.63	62.9	50.35

图24 接收隔离度 vs本振頻率,IF=2MHz,Gain=MAX,Pin=-70dBm

1.22.2 TRX通道作为RX时

當TRX通道作为RX功能时，此时TRX通道與RX1、RX2通道也應計算相應的隔离度。

将RX1,RX2分别接入信号源，幅度分别为Pin1, Pin2，測量此时TRXn接收到的信号幅度，並計算通道隔离度。

表28 接收隔离度測試記录,IF=2MHz,Gain=MAX ,Pin1=-70dBm, Pin2=-20dBm,TRX1-RXn

頻率/GHz	0.2	1	2	3	4	5	5.8
P(TRX1-RX1)/dBFS	-42.54	-40.33	-28.16	-39.09	-44.58	-49.72	-41.6
P(TRX1-RX2)/dBFS	-68.83	-49.50	-39.27	-53.59	-53.63	-48.03	-47.71
TRX1-RX1/dB	34.36	33.15	18.52	27.35	31.70	32.56	24.83
TRX1-RX2/dB	109.63	91.45	80.70	92.19	89.81	81.48	80.90

表29 接收隔离度測試記录,IF=2MHz,Gain=MAX ,Pin1=-70dBm, Pin2=-20dBm ,TRX2-RXn

頻率/GHz	0.2	1	2	3	4	5	5.8
P(TRX2-RX1)/dBFS	-71.72	-63.49	-55.95	-53.89	-66.67	-51.06	-43.9
P(TRX2-RX2)/dBFS	-43.99	-42.88	-26.02	-42.28	-42.99	-52.69	-38.78
TRX2-RX1/dB	112.52	105.44	97.38	92.49	102.85	84.51	77.09
TRX2-RX2/dB	34.79	34.83	17.45	30.88	29.17	36.14	21.97

图25 接收隔离度 vs本振頻率,IF=2MHz,Gain=MAX

1.23 發射隔离度

測試条件：中頻頻率IF=2MHz，配置發射通道衰减为0，數字信号幅度为0dBFs。

表30 發射隔离度測試記录,IF=2MHz,ATT=0,Scale=0dBFs,TX1-TX2

頻率/GHz	0.2	1	2	3	4	5	5.8
TX1/dBm	9.36	7.70	6.64	6.3	5.01	4.54	0.72
TX2/dBm	-85	-96	-102	-94	-89	-61	-51
TX1-TX2/dB	94.36	103.7	108.64	100.3	94.01	65.54	51.72

表31 發射隔离度測試記录,IF=2MHz,ATT=0,Scale=0dBFs,TX2-TX1

頻率/GHz	0.2	1	2	3	4	5	5.8
TX2/dBm	9.34	7.78	6.46	5.27	5.40	4.88	0.73
TX1/dBm	-83	-100	-90	-75	-74	-61	-55
TX2-TX1/dB	92.34	107.78	96.46	80.27	79.4	65.88	55.73

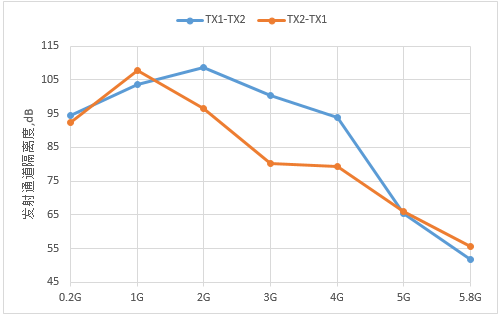

图26 發射通道隔离度 vs本振頻率,IF=2MHz, ATT=0,Scale=0dBFs

1.24 收發隔离度

表32 接收中頻幅度(Prr)記录,IF=2MHz,Gain=MAX,Pr=-70dBm

頻率/GHz	0.2	1	2	3	4	5	5.8
RX1/dBFs	-8.18	-7.18	-9.64	-11.74	-12.88	-17.16	-16.77
RX2/dBFs	-9.2	-8.05	-8.57	-11.4	-13.82	-16.55	-16.81

表33 收發隔离度測試記录,IF=2MHz,TX1-RXn

頻率/GHz	TX1 /dBm	Ptr/dBFS		隔离度TX1-RXn/dB
頻率/GHz	TX1 /dBm	RX1	RX2	RX1	RX2
0.2	-8.29	-12.38	-56.67	65.91	109.18
1	-9.26	-3.09	-38.53	56.65	91.22
2	-10.69	-3.81	-36.77	53.48	87.51
3	-11.04	-2.32	-31.09	49.54	78.65
4	-13.89	-12.88	-46.19	56.11	88.48
5	-16.82	-15.54	-26.43	51.56	63.06
5.8	-17.42	-10.52	-23.02	46.33	58.79

表34 收發隔离度測試記录,IF=2MHz,TX2-RXn

頻率/GHz	TX1 /dBm	Ptr/dBFS		隔离度TX1-RXn/dB
頻率/GHz	TX1 /dBm	RX1	RX2	RX1	RX2
0.2	-8.03	-46.89	-16.88	100.68	69.65
1	-8.80	-40.18	-4.95	94.2	58.1
2	-22.80	-60.98	-4.90	98.54	43.53
3	-11.11	-33.33	-4.72	80.48	52.21
4	-14	-46.28	-11.41	89.4	53.59
5	-16.55	-45.95	-7.96	82.24	44.86
5.8	-30.68	-39.27	-11.56	61.82	34.07

图27 收發通道隔离度 vs本振頻率,IF=2MHz

1.25 EVM

測試条件：信号源輸出QPSK調制信号，符号速率为10MSPS，滾降系數0.35。

IIO SCOPE软件配置RF Bandwith为50MHz，采樣率为55MSPS。

配置接收增益为40dB。

表35 EVM測試記录,QPSK,Symbol Rate=10MSPS,BW=15MHz,Gain=40dB,RX1-TX2

頻率/GHz	0.2	1	2	3	4	5	5.8
RX1-TX2	0.74%	0.78%	0.91%	1.62%	1.30%	2.48%	2.24%
RX2-TX1	0.79%	0.80%	0.86%	1.30%	1.19%	1.82%	2.28%

图28 EVM vs本振頻率, QPSK,Symbol Rate=10MSPS,BW=15MHz,Gain=40dB

1.26 靈敏度、動态範圍

測試条件：信号源輸出QPSK調制信号，符号速率为10MSPS，带宽15MHz。

配置接收增益为最大，頻譜儀試用數字調制測試模式，測量輸出信号信噪比，降低接收輸入信号幅度，直到輸出信噪比为10dB。

表36 靈敏度\動态範圍測試記录,QPSK,Symbol Rate=10MSPS,BW=15MHz

頻率/GHz	靈敏度/dBm		動态範圍/dB
頻率/GHz	RX1	RX2	RX1	RX2
0.2	-85	-83	87.5	85.5
1	-87	-86	89.5	88.5
2	-86	-85	88.5	87.5
3	-84	-83	86.5	85.5
4	-83	-83	85.5	85.5
5	-81	-77	83.5	79.5
5.8	-78	-78	80.5	80.5

图29 接收靈敏度 vs本振頻率, QPSK,Symbol Rate=10MSPS,BW=10MHz,SNR=10dB

图30 接收動态範圍 vs本振頻率, QPSK,Symbol Rate=10MSPS,BW=15MHz,SNR=10dB
