1 案例簡介
無線图像高清傳輸系統（簡稱：無線图傳），即通过無線通信信号實現高清視頻的實时傳輸。無線图像傳輸系統的應用體制範疇包括：模拟傳輸、數傳/网絡電台、GSM/GPRS、CDMA、數字微波（大部分为擴頻微波）、WLAN（無線网）、OFDM（正交頻分複用）等多種方式。
其中OFDM(Orthogonal Frequency Division Multiplexing)即正交頻分複用技術，是MCM(Multi Carrier Modulation)，多载波調制的一種。通过頻分複用實現高速串行數據的並行傳輸, 它具有較好的抗多徑衰落的能力，能夠支持多用戶接入。OFDM技術是多载波傳輸方案的實現方式之一，它的調制和解調是分别基于IFFT和FFT来實現的，是實現複雜度最低、應用最广的一種多载波傳輸方案，在通信系統仿真與验證中具有典型的研究價值和意義。
該解決方案基于彬鴻科技USRP4120基礎産品，采用OFDM的基礎調制解調等無線傳輸技術，結合高清視頻傳輸的RTSP協議，實現了高清視頻的無線實时傳輸。
2 系統設計
图 1 系統框图
整个系統由4部分組成，分别为网絡攝像头、USRP4120-1、USRP4120-2和PC組成。攝像头通过网絡，提供高清的原始RTSP視頻源，USRP4120-1上運行rtspclient，通过网線对网絡攝像头進行數據流接收，獲取原始視頻數據，将數據幀通过OFDM編码后，通过天線發送出去；USRP4120-2从天線接收OFDM調制波形，解調還原为原始視頻RTSP數據幀，並通过在USRP4120-2運行的rtspserver發送給PC上的VLC播放器，實現高清視頻图像的無線傳輸。

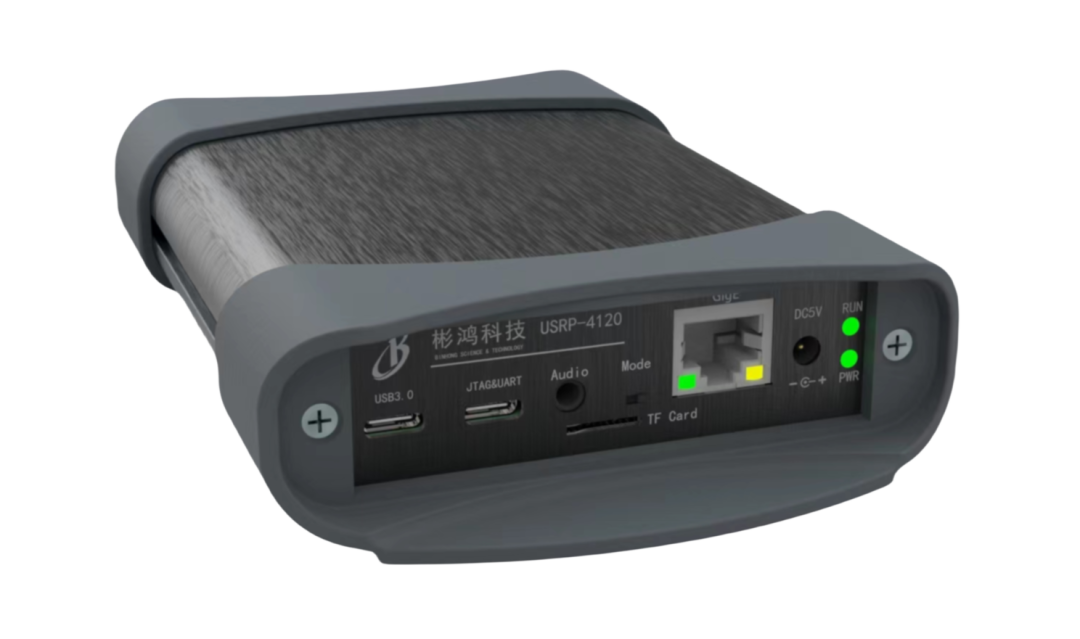

2.1 硬件平台

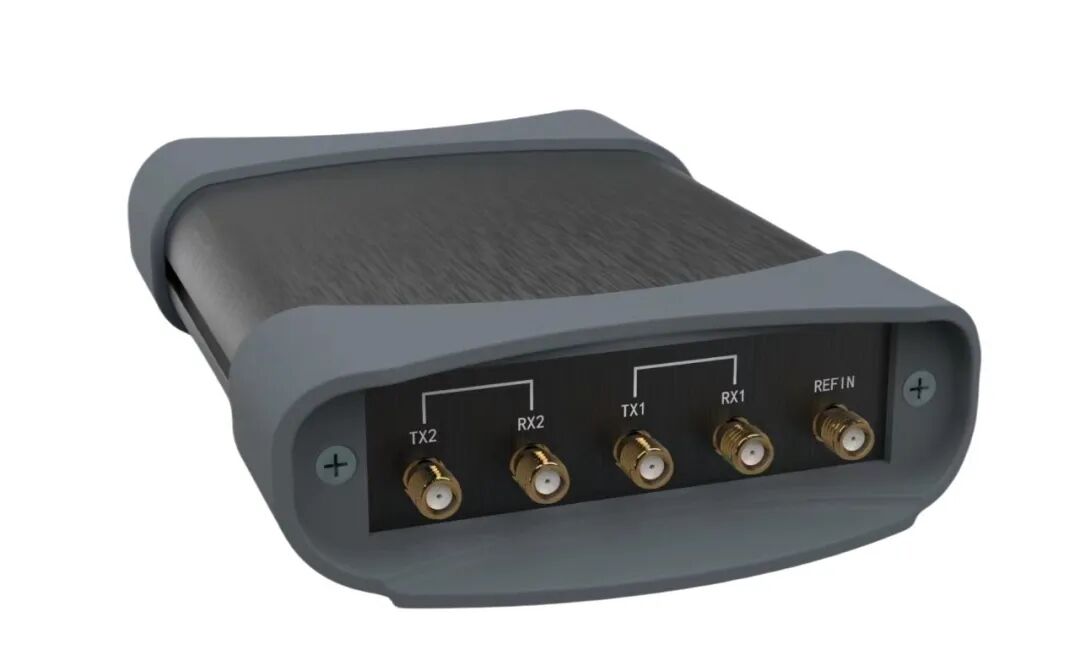

2.2 软件架構
图 3软件架構图
系統软件架構包括以下部分：
● rtspclient：運行在USRP4120-1上，通过RTSP協議从网絡攝像头獲取視頻數據源，並通过AXI DMA驅動發送給ZYNQ PL；
● AXI DMA：将OFDM_RX的數據發送給PS，同时PS的數據轉發給OFDM_TX；
● OFDM模块：完成調制和解調，編解码工作；
● AD9361_phy：完成AD9361數字部分的數據收發工作；
● RTSP服務端：運行在USRP4120-2上，負责處理RTSP請求，管理視頻流信息，並将从AXI DMA獲取到的視頻數據傳輸到客戶端。
3 案例參數指标
4 測試與验證
图 6測試环境搭建
測試环境搭建步驟如下：
1) 将USRP4120-1和USRP4120-2的USB3.0接口與電腦的USB3.0接口連接，使其为盒子提供電源；
2) 将USRP4120-1和网絡攝像头通过网線進行連接，並为网絡攝像头安插電源；
3) 将USRP4120-1的TRX1和USRP4120-2的RX1射頻端子通过射頻線缆進行連接；
4) 使用网線将USRP4120-2和PC機進行連接，並配置PC的IP地址为192.168.1.X；
5) 在PC上，打開VLC播放器，通过菜单欄：媒體->打開网絡串流，輸入url: rtsp://admin:new.1234@192.168.1.179:10554/stream1進行連接：
图 7 打開网絡串流
測試幀率如下图所示：
图 8 解码信息
流通及信息如下：
图 9 流通計
图 10 Wireshark抓取RTSP傳輸过程數據
5 結論
通过本案例，我们展示了基于OFDM的RTSP視頻傳輸系統的設計與實現。該系統利用USRP4120硬件平台和OFDM技術，實現了高效、穩定的高清視頻流實时傳輸。系統具有节約成本和环保的優勢，适用于遠程監控、視頻会議等應用场景。
